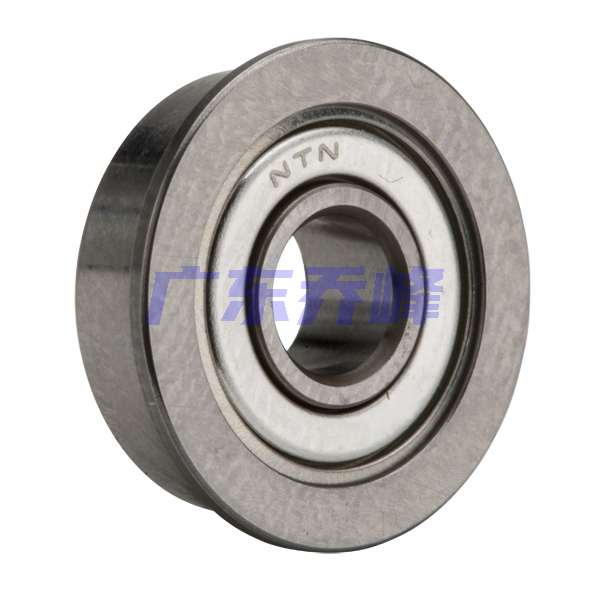

NTN FLAWBC3-9ZA軸承代號說明
F
L
A
W
B
C
3
-
9
Z
A
FLA：法蘭外圈，提供非標準法蘭尺寸
W：加寬系列
BC：意義暫不明
3：內徑：3 mm
-：分隔符
9：外徑：9 mm
ZA：單面可拆卸防塵蓋
FLA：
法蘭外圈，提供非標準法蘭尺寸
W：
加寬系列
BC：
意義暫不明
3：
內徑：3 mm
-：
分隔符
9：
外徑：9 mm
ZA：
單面可拆卸防塵蓋
NTN FLAWBC3-9ZA軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 法蘭外圈 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 不銹鋼（卡扣式） |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 59000轉/分鐘 |
| 極限轉速-脂潤滑 | 50000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 12.4 |
| 基本額定靜載荷 | 49 lbf 219 N |
| 基本額定動載荷 | 143 lbf 635 N |
| 附件 | 可拆卸雙面防塵蓋 |
| 重量 | 1.742 lb 0.790 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLAWBC3-9ZA軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 可拆卸單面防塵蓋 - 尺寸 | |
| d | 0.1181 in 3.000 mm |
| D | 0.3543 in 9.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.4173 in 10.600 mm |
| C1 | 0.0315 in 0.800 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.1654 in 4.200 mm |
| da max | 0.1969 in 5.000 mm |
| Da max | 0.3071 in 7.800 mm |
| ras max | 0.0059 in 0.150 mm |

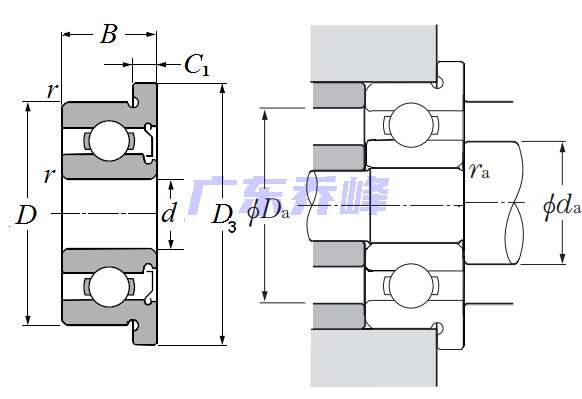

NTN FLAWBC3-9ZA軸承尺寸圖
