NTN-SNR CH7001CVUJ74軸承代號說明
C
H
7
0
0
1
C
V
U
J
7
4
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
01：內徑：12 mm
C：接觸角 17o
V：高精度
U：Ultage 標準
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
01：
內徑：12 mm
C：
接觸角 17o
V：
高精度
U：
Ultage 標準
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH7001CVUJ74軸承技術規(guī)格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 110500轉/分鐘 |
| 極限轉速-脂潤滑 | 70200轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 720 lbf 3200 N 3.20 kN |
| 基本額定動載荷 | 1395 lbf 6200 N 6.20 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH7001CVUJ74軸承尺寸規(guī)格
| 單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| D | 1.1024 in 28.000 mm |
| B | 0.3150 in 8.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 0.2756 in 7.000 mm |
| d2 | 0.6575 in 16.700 mm |
| D1 | 0.9213 in 23.400 mm |
| D4 | 0.9724 in 24.700 mm |
| D5 | 0.0650 in 0.7283 mm |
| E | 1.650 in 18.500 mm |
| 雙列寬度 | 0.6299 in 16.000 mm |
| 三列寬度 | 0.9449 in 24.000 mm |
| 四列寬度 | 1.2598 in 32.000 mm |

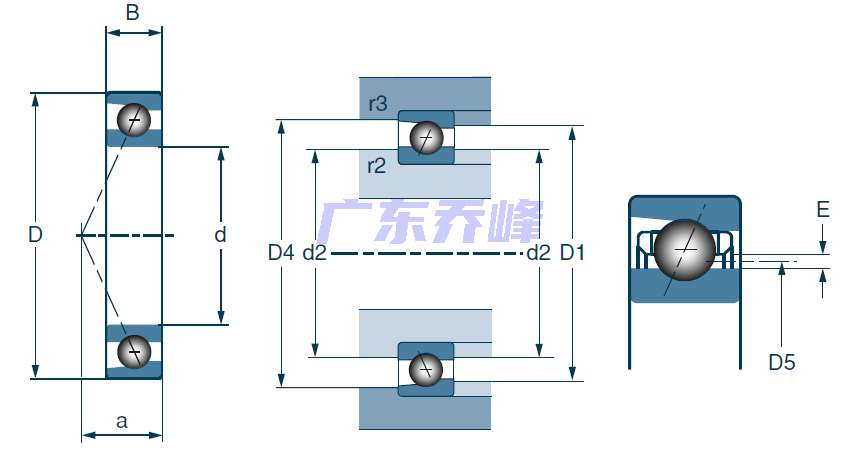

NTN-SNR CH7001CVUJ74軸承尺寸圖
