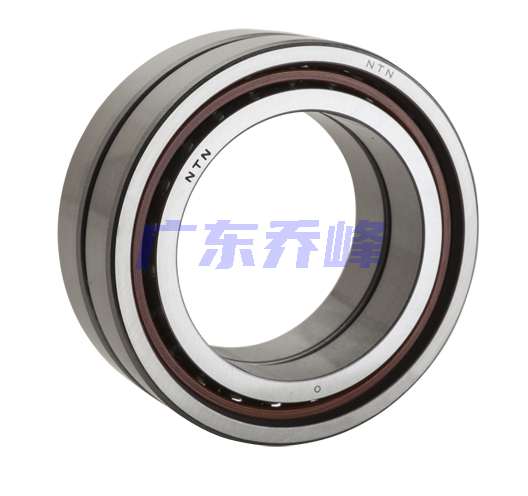

NTN BNT907DTUP軸承代號說明
B
N
T
9
0
7
D
T
U
P
BNT：超高速角接觸球軸承
9：尺寸系列：19系列
07：內徑：35 mm
DT：串聯配對， / /
UP：超高精度
BNT：
超高速角接觸球軸承
9：
尺寸系列：19系列
07：
內徑：35 mm
DT：
串聯配對， / /
UP：
超高精度
NTN BNT907DTUP軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 22000轉/分鐘 |
| 極限轉速-脂潤滑 | 16000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | 特殊精度 |
| 結構 | 雙列 |
| 系數 | 0.0 |
| 基本額定靜載荷 | 2830 lbf 12600 N 12.60 kN |
| 基本額定動載荷 | 3650 lbf 16300 N 16.30 kN |
| 附件 | 開式 |
| 重量 | 0.159 lb 0.072 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT907DTUP軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.1654 in 55.000 mm |
| B | 0.3937 in 10.000 mm |
| 2B | 0.7874 in 20.000 mm |
| d1 | 1.6220 in 41.200 mm |
| d2 | 1.5157 in 38.500 mm |
| D1 | 1.9213 in 48.800 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| da min | 1.5551 in 39.500 mm |
| db min | 1.4764 in 37.500 mm |
| Da max | 1.9882 in 50.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |

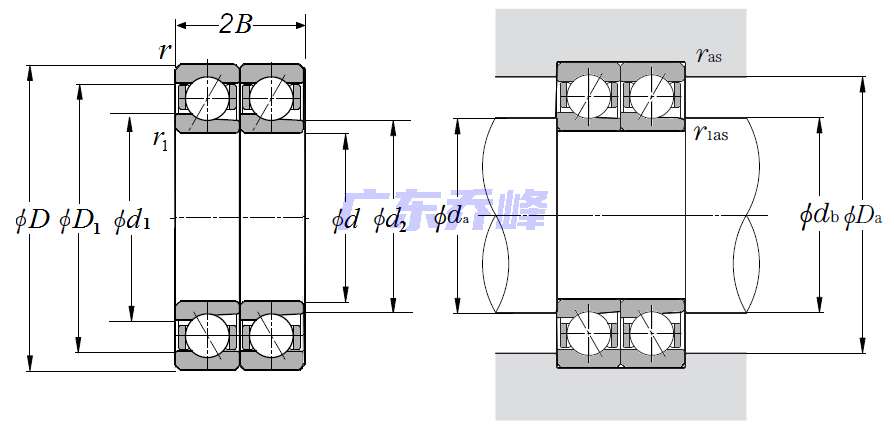

NTN BNT907DTUP軸承尺寸圖
