NTN AELS206NR軸承代號說明
A
E
L
S
2
0
6
N
R
AEL：窄內圈，帶止動環槽
S：圓柱外圈
2：系列：輕型承重
06：內徑：30 mm
NR：帶止動環和止動槽
AEL：
窄內圈，帶止動環槽
S：
圓柱外圈
2：
系列：輕型承重
06：
內徑：30 mm
NR：
帶止動環和止動槽
NTN AELS206NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 極限轉速-脂潤滑 | 4900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 輕型 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 基本額定靜載荷 | 2540 lbf 11300 N 11.30 kN |
| 基本額定動載荷 | 4380 lbf 19500 N 19.50 kN |
| 附件 | 標準 |
| 重量 | 0.783 lb 0.355 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AELS206NR軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，狹窄內圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.6299 in 16.000 mm |
| B | 0.9370 in 23.800 mm |
| B1 | 1.4055 in 35.700 mm |
| r | 0.0394 in 1.000 mm |
| ds | M8x1 |
| G | 0.2362 in 6.000 mm |
| d3 | 1.7520 in 44.500 mm |
| B5 | 0.6260 in 15.900 mm |
| S1 | 1.0512 in 26.700 mm |
| S | 0.3543 in 9.000 mm |
| r1 | 0.0236 in 0.600 mm |
| a | 0.1252 in 3.180 mm |
| D1 | 2.3469 in 59.610 mm |
| D2 | 2.6654 in 67.700 mm |
| f | 0.0669 in 1.700 mm |

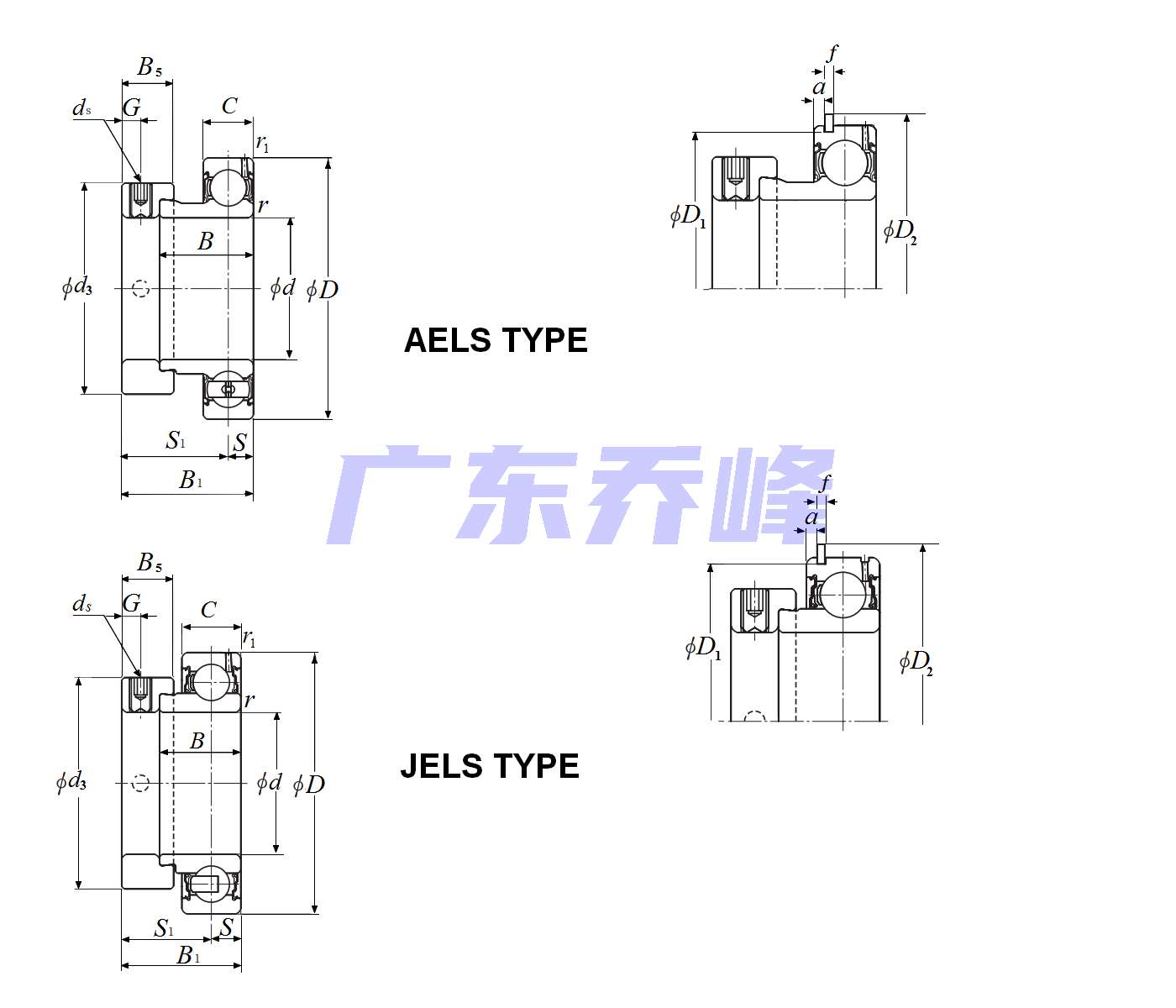

NTN AELS206NR軸承尺寸圖
