NTN AC-6302軸承代號說明
A
C
-
6
3
0
2
AC-：防蠕變軸承
6：深溝球軸承
3：尺寸系列：03系列
02：內徑：15 mm
AC-：
防蠕變軸承
6：
深溝球軸承
3：
尺寸系列：03系列
02：
內徑：15 mm
NTN AC-6302軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 21000轉/分鐘 |
| 極限轉速-脂潤滑 | 17000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 12.3 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1230 lbf 5450 N 5.45 kN |
| 基本額定動載荷 | 2850 lbf 12700 N 12.70 kN |
| 附件 | 開式 |
| 重量 | 0.179 lb 0.081 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AC-6302軸承尺寸規格
| AC軸承 - 開式 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.5118 in 13.000 mm |
| r | 0.0394 in 1.000 mm |
| da min | 0.7874 in 20.000 mm |
| da max | 0.9055 in 23.000 mm |
| Da max | 1.4567 in 37.000 mm |
| ras max | 0.0394 in 1.000 mm |

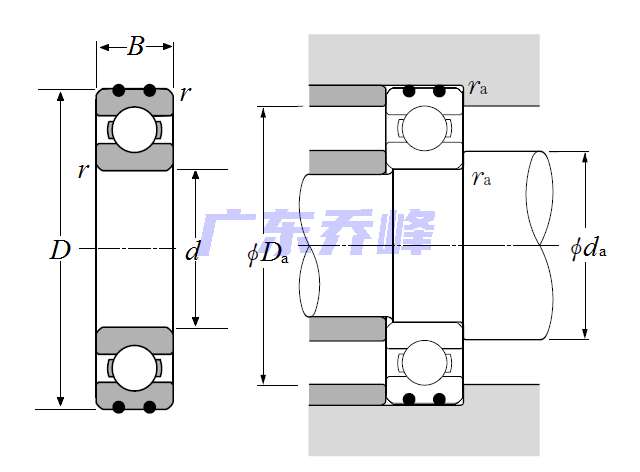

NTN AC-6302軸承尺寸圖
