NTN A-UCX13-209D1軸承代號說明
A
-
U
C
X
1
3
-
2
0
9
D
1
A-：從非鎖定機構側進行潤滑
UCX：寬內圈，緊定螺釘式，帶拋油環，中型承重
13：內徑系列：65 mm
-：內徑分隔符
209：內徑：2.5625 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
UCX：
寬內圈，緊定螺釘式，帶拋油環，中型承重
13：
內徑系列：65 mm
-：
內徑分隔符
209：
內徑：2.5625 in
D1：
帶油槽油孔，可再潤滑
NTN A-UCX13-209D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 中等 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 9900 lbf 44000 N 44.00 kN |
| 基本額定動載荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-UCX13-209D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 2-9/16 in 65.088 mm |
| D | 4.9213 in 125.000 mm |
| C | 1.2992 in 33.000 mm |
| B | 2.9370 in 74.600 mm |
| r | 0.0787 in 2.000 mm |
| ds | 1/2-20 UNF |
| G | 0.4724 in 12.000 mm |
| d4 | 3.4252 in 87.000 mm |
| S1 | 1.7480 in 44.400 mm |
| S | 1.1890 in 30.200 mm |
| F | 0.3465 in 8.800 mm |

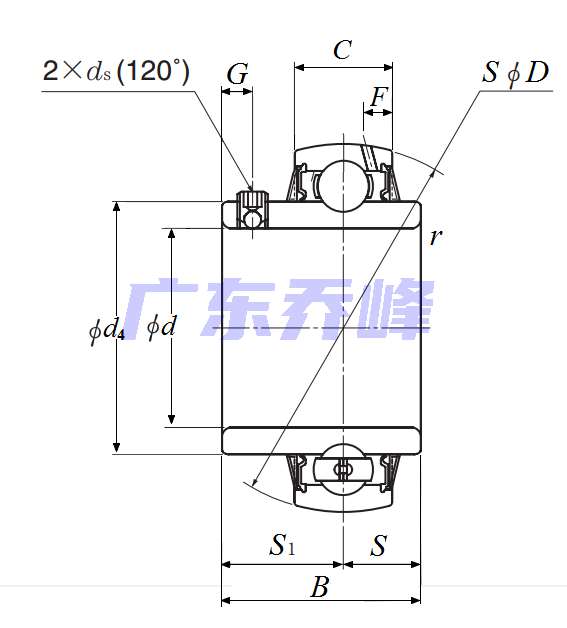

NTN A-UCX13-209D1軸承尺寸圖
NTN A-UCX13-209D1軸承相關配件/適用型號
| UCPX-2.9/16 | 詳細尺寸，d：65.088mm，h：76.20000mm，b：72.200mm，j：203.200mm，2b：154.000mm，r：265.900mm |
| UCFUX-2.9/16 | 詳細尺寸，d：65.088mm，c：22.200mm，b：61.900mm，j：149.200mm，r：192.900mm |
