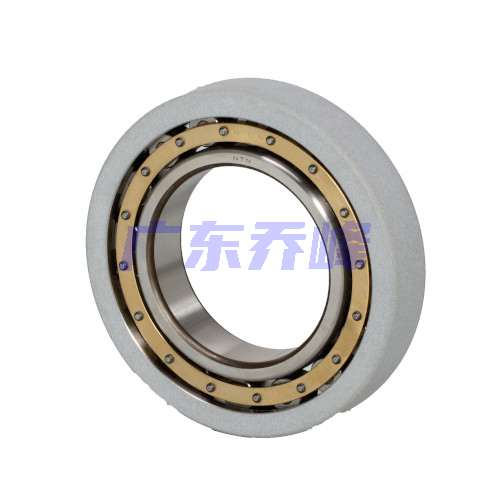

NTN 7MC3-NU220EGRBC4軸承代號說明
7
M
C
3
-
N
U
2
2
0
E
G
R
B
C
4
7MC3-：標準陶瓷絕緣軸承，耐高電壓 3 KV
NU：外圈雙擋邊，內邊無擋邊，內圈可分離
2：尺寸系列：02系列
20：內徑：100 mm
E：高電阻電容
GRB：高強度機加工黃銅保持架
C4：C4游隙
7MC3-：
標準陶瓷絕緣軸承，耐高電壓 3 KV
NU：
外圈雙擋邊，內邊無擋邊，內圈可分離
2：
尺寸系列：02系列
20：
內徑：100 mm
E：
高電阻電容
GRB：
高強度機加工黃銅保持架
C4：
C4游隙
NTN 7MC3-NU220EGRBC4軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，機加工黃銅，無鉚釘，帶方孔 |
| 極限轉速-油潤滑 | 4100轉/分鐘 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 是否可分離 | 可分離型內圈 |
| 環肩 | 2外圈 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 游隙 | C3 |
| 基本額定靜載荷 | 68500 lbf 305000 N 305.00 kN |
| 基本額定動載荷 | 56000 lbf 249000 N 249.00 kN |
| 附件 | 開式 |
| 重量 | 7.496 lb 3.400 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7MC3-NU220EGRBC4軸承尺寸規格
| 絕緣圓柱滾子軸承 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.3386 in 34.000 mm |
| Fw | 4.6850 in 119.000 mm |
| r | 0.0787 in 2.000 mm |
| da min | 4.3701 in 111.000 mm |
| Da max | 6.6535 in 169.000 mm |
| r1as max | 0.0787 in 2.000 mm |
NTN 7MC3-NU220EGRBC4軸承尺寸圖
