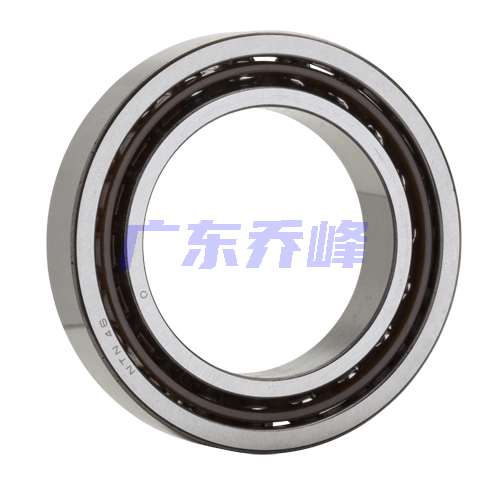

NTN 7920C軸承代號說明
7
9
2
0
C
7：角接觸球軸承，默認接觸角：30o
9：尺寸系列：19系列
20：內徑：100 mm
C：接觸角 15o
7：
角接觸球軸承，默認接觸角：30o
9：
尺寸系列：19系列
20：
內徑：100 mm
C：
接觸角 15o
NTN 7920C軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 9100轉/分鐘 |
| 極限轉速-脂潤滑 | 6900轉/分鐘 |
| 結構 | 單列 |
| 系數 | 16.5 |
| 基本額定靜載荷 | 13200 lbf 58500 N 58.50 kN |
| 基本額定動載荷 | 11900 lbf 53000 N 53.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7920C軸承尺寸規格
| 單列角接觸球軸承 - 開式 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 0.7874 in 20.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 1.0236 in 26.000 mm |
| da min | 4.2126 in 107.000 mm |
| Da max | 5.2362 in 133.000 mm |
| Db max | 5.3346 in 135.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.5748 in 40.000 mm |
| 三列寬度 | 2.3622 in 60.000 mm |
| 四列寬度 | 3.1496 in 80.000 mm |

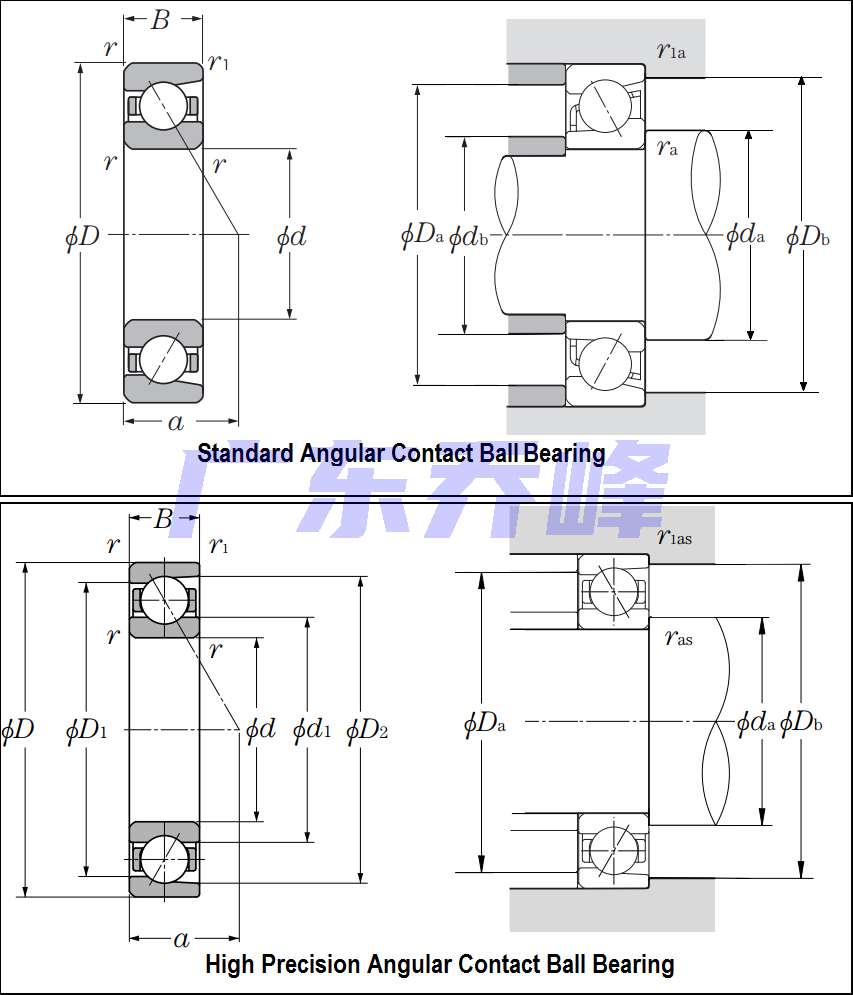

NTN 7920C軸承尺寸圖
