NTN 7909UC軸承代號說明
7
9
0
9
U
C
7：單列角接觸球軸承，默認接觸角：30o
9：尺寸系列：19系列
09：內徑：45 mm
U：Ultage 標準
C：接觸角 15o
7：
單列角接觸球軸承，默認接觸角：30o
9：
尺寸系列：19系列
09：
內徑：45 mm
U：
Ultage 標準
C：
接觸角 15o
NTN 7909UC軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 33200轉/分鐘 |
| 極限轉速-脂潤滑 | 20700轉/分鐘 |
| 結構 | 單列 |
| 系數 | 15.8 |
| 基本額定靜載荷 | 3350 lbf 14800 N 14.80 kN |
| 基本額定動載荷 | 4000 lbf 17900 N 17.90 kN |
| 附件 | 開式 |
| 重量 | 0.265 lb 0.120 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7909UC軸承尺寸規格
| 單列角接觸球軸承 - Ultage系列 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.4724 in 12.000 mm |
| d1 | 2.0748 in 52.700 mm |
| d2 | 2.0000 in 50.800 mm |
| D1 | 2.3780 in 60.400 mm |
| D2 | 2.5197 in 64.000 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 0.5354 in 13.600 mm |
| da min | 1.9488 in 49.500 mm |
| Da max | 2.5000 in 63.500 mm |
| Db max | 2.5787 in 65.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |
| 雙列寬度 | 0.9449 in 24.000 mm |
| 三列寬度 | 1.4173 in 36.000 mm |
| 四列寬度 | 1.8898 in 48.000 mm |

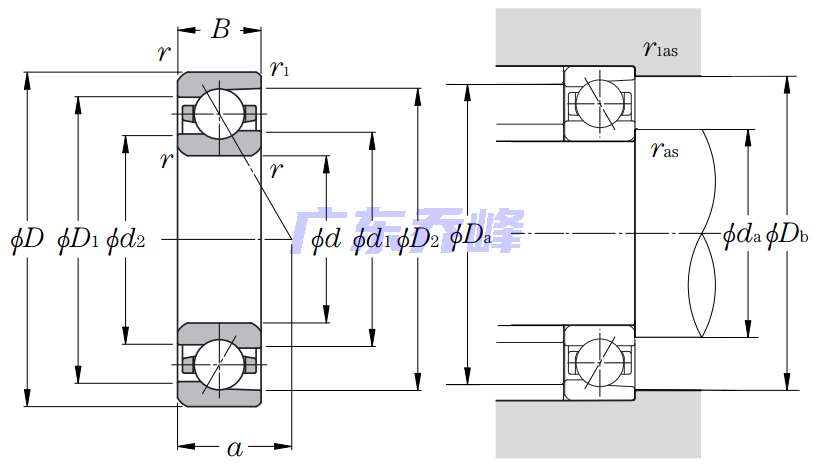

NTN 7909UC軸承尺寸圖
NTN 7909UC軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| 7909UCG/GNP4 | 4981 | 510.01 |
| 7909UCG/GLP4 | 3616 | 469.75 |
| 注：可直接聯系銷售人員了解詳情。 | ||
