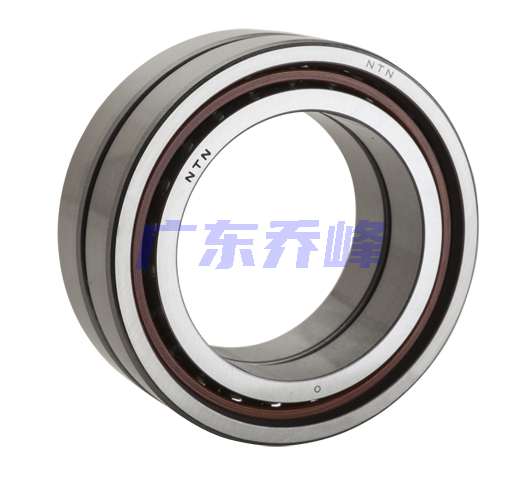

NTN 5S-BNT918DBT+55#03軸承代號說明
5
S
-
B
N
T
9
1
8
D
B
T
+
5
5
#
0
3
5S-：陶瓷球軸承
BNT：超高速角接觸球軸承
9：尺寸系列：19系列
18：內徑：90 mm
DBT：背對背配對， / \ ，可三聯組配，組配方式為 / \ \
+55：墊片寬度 55 mm
#03：無意義后綴
5S-：
陶瓷球軸承
BNT：
超高速角接觸球軸承
9：
尺寸系列：19系列
18：
內徑：90 mm
DBT：
背對背配對， / \ ，可三聯組配，組配方式為 / \ \
+55：
墊片寬度 55 mm
#03：
無意義后綴
NTN 5S-BNT918DBT+55#03軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-BNT918DBT+55#03軸承尺寸規格
| 電機和車床用雙列角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.7087 in 18.000 mm |
| r | 0.0000 in 0.000 mm |
| 接觸角 | 15 o |

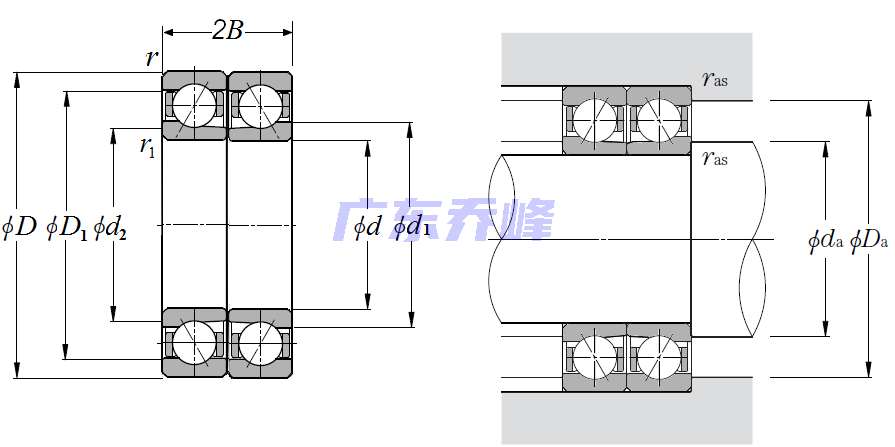

NTN 5S-BNT918DBT+55#03軸承尺寸圖
