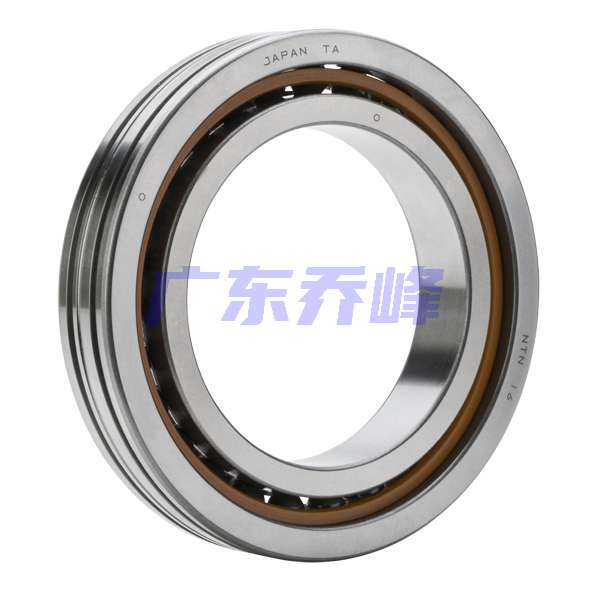

NTN 5S-2LA-HSF013AD軸承代號說明
5
S
-
2
L
A
-
H
S
F
0
1
3
A
D
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSF：超高速角接觸軸承.HSF型
0：尺寸系列：10系列
13：內徑：65 mm
AD：接觸角 25o
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSF：
超高速角接觸軸承.HSF型
0：
尺寸系列：10系列
13：
內徑：65 mm
AD：
接觸角 25o
NTN 5S-2LA-HSF013AD軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速-油潤滑 | 39400轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2030 lbf 9050 N 9.05 kN |
| 基本額定動載荷 | 2990 lbf 13300 N 13.30 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSF013AD軸承尺寸規格
| 超高速角接觸球軸承 - HSF型 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7087 in 18.000 mm |
| d1 | 3.0945 in 78.600 mm |
| d2 | 3.0472 in 77.400 mm |
| D1 | 3.4016 in 86.400 mm |
| D2 | 3.5118 in 89.200 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a | 1.1142 in 28.300 mm |
| da min | 2.8346 in 72.000 mm |
| db min | 2.7362 in 69.500 mm |
| Da max | 3.6614 in 93.000 mm |
| Db max | 3.7598 in 95.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.4173 in 36.000 mm |
| 三列寬度 | 2.1260 in 54.000 mm |
| 四列寬度 | 2.8346 in 72.000 mm |

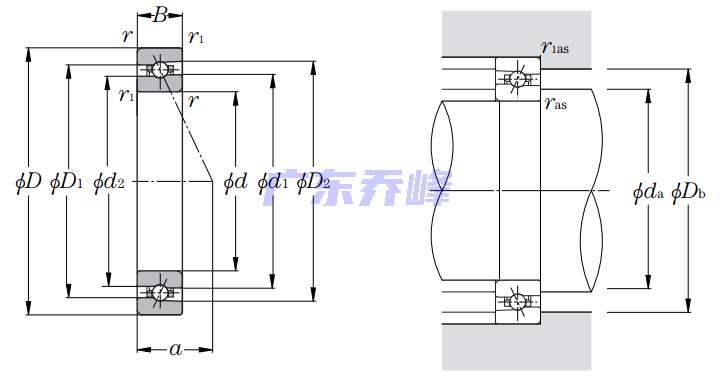

NTN 5S-2LA-HSF013AD軸承尺寸圖
