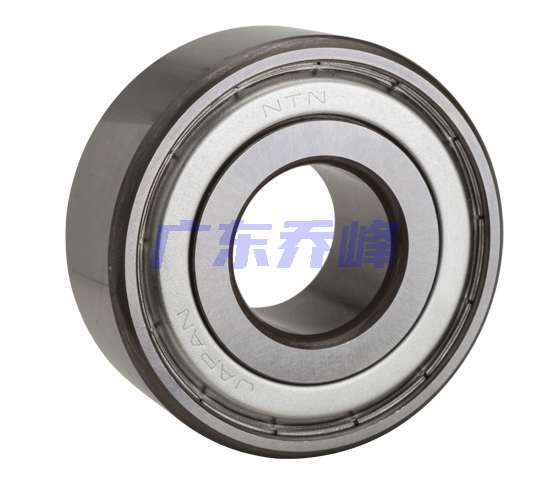

NTN 5305SCZC3軸承代號說明
5
3
0
5
S
C
Z
C
3
5：雙列角接觸球軸承不帶填充槽
3：尺寸系列：03系列
05：內徑：25 mm
S：內部設計優化
C：接觸角 15o
Z：單面帶防塵蓋
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
3：
尺寸系列：03系列
05：
內徑：25 mm
S：
內部設計優化
C：
接觸角 15o
Z：
單面帶防塵蓋
C3：
C3游隙
NTN 5305SCZC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 7500轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 4650 lbf 20700 N 20.70 kN |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 單面防塵蓋 |
| 重量 | 0.750 lb 0.340 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5305SCZC3軸承尺寸規格
| 雙列角接觸球軸承 - 單面防塵蓋 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 1.0000 in 25.400 mm |
| r | 0.0433 in 1.100 mm |
| a | 1.4370 in 36.500 mm |
| da min | 1.2598 in 32.000 mm |
| Da max | 2.1654 in 55.000 mm |
| ras max | 0.0394 in 1.000 mm |

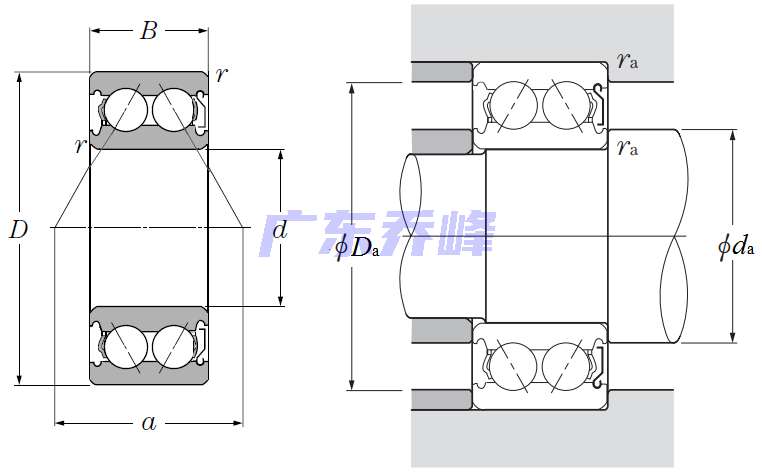

NTN 5305SCZC3軸承尺寸圖
