NTN 3212S軸承代號說明
3
2
1
2
S
3：雙列角接觸球軸承帶填充槽
2：尺寸系列：02系列
12：內徑：60 mm
S：內部設計優化
3：
雙列角接觸球軸承帶填充槽
2：
尺寸系列：02系列
12：
內徑：60 mm
S：
內部設計優化
NTN 3212S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 17300 lbf 77000 N 77.00 kN |
| 基本額定動載荷 | 14400 lbf 64000 N 64.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 3212S軸承尺寸規格
| 雙列角接觸球軸承 - 開式 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 1.4370 in 36.500 mm |
| r | 0.0197 in 0.500 mm |
| 接觸角 | 32 o |
| a | 2.6575 in 67.500 mm |
| da min | 2.6969 in 68.500 mm |
| Da max | 3.9961 in 101.500 mm |
| ras max | 0.0591 in 1.500 mm |

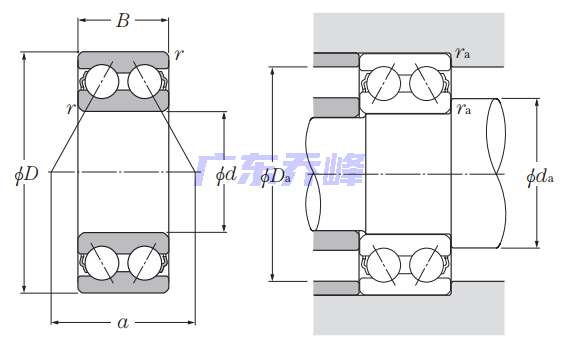

NTN 3212S軸承尺寸圖
