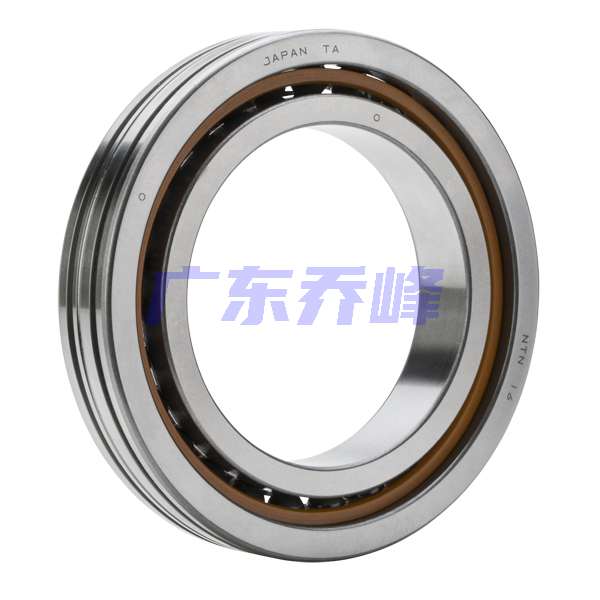

NTN 2LA-HSE911U軸承代號說明
2
L
A
-
H
S
E
9
1
1
U
2LA-：改進表面處理的特殊材料
HSE：高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
9：尺寸系列：19系列
11：內徑：55 mm
U：Ultage 標準
2LA-：
改進表面處理的特殊材料
HSE：
高速角接觸球軸承.HSE Ultage型，默認接觸角 20o
9：
尺寸系列：19系列
11：
內徑：55 mm
U：
Ultage 標準
NTN 2LA-HSE911U軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 33600轉/分鐘 |
| 極限轉速-脂潤滑 | 20800轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2230 lbf 9900 N 9.90 kN |
| 基本額定動載荷 | 2990 lbf 13300 N 13.30 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 2LA-HSE911U軸承尺寸規格
| 單列高速角接觸球軸承 - HSE Ultage系列 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.5118 in 13.000 mm |
| d1 | 2.5039 in 63.600 mm |
| d2 | 2.4567 in 62.400 mm |
| D1 | 2.8110 in 71.400 mm |
| D2 | 2.9173 in 74.100 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 0.7441 in 18.900 mm |
| da min | 2.3819 in 60.500 mm |
| db min | 2.3425 in 59.500 mm |
| Da max | 2.9331 in 74.500 mm |
| Db max | 2.9724 in 75.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.0236 in 26.000 mm |
| 三列寬度 | 1.5354 in 39.000 mm |
| 四列寬度 | 2.0472 in 52.000 mm |

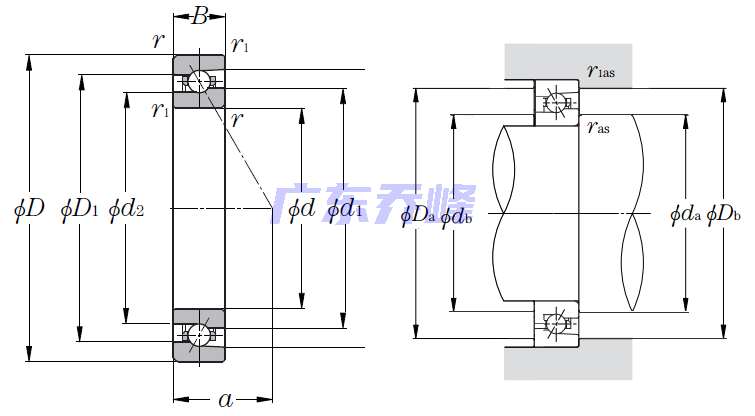

NTN 2LA-HSE911U軸承尺寸圖
