NTN 23988軸承代號說明
2
3
9
8
8
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
88：內徑：440 mm
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
88：
內徑：440 mm
NTN 23988軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 650轉/分鐘 |
| 極限轉速-脂潤滑 | 500轉/分鐘 |
| e | 0.18 |
| Y1 | 3.66 |
| Y2 | 5.46 |
| Y0 | 3.58 |
| 系列 | 239 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 1060000 lbf 4700000 N 4700.00 kN |
| 基本額定動載荷 | 455000 lbf 2030000 N 2030.00 kN |
| 附件 | 開式 |
| 重量 | 222.667 lb 101.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 23988軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，239系列 - 尺寸 | |
| d | 17.3228 in 440.000 mm |
| D | 23.6220 in 600.000 mm |
| B | 4.6457 in 118.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 18.0315 in 458.000 mm |
| Da max | 23.0315 in 585.000 mm |
| ras max | 0.1181 in 3.000 mm |

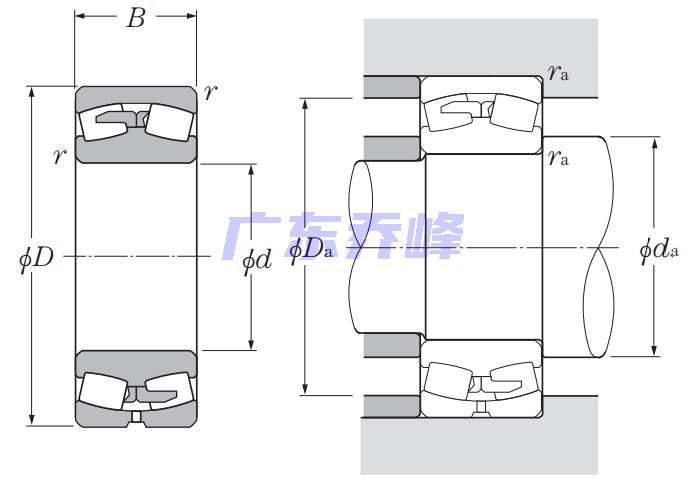

NTN 23988軸承尺寸圖
