NTN 23936EMD1軸承代號說明
2
3
9
3
6
E
M
D
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
36：內徑：180 mm
EM：EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
36：
內徑：180 mm
EM：
EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
D1：
外圈潤滑油槽油孔
NTN 23936EMD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 2100轉/分鐘 |
| 極限轉速-脂潤滑 | 1700轉/分鐘 |
| e | 0.17 |
| Y1 | 3.90 |
| Y2 | 5.81 |
| Y0 | 3.81 |
| 系列 | 239 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 195000 lbf 869000 N 869.00 kN |
| 基本額定動載荷 | 129000 lbf 573000 N 573.00 kN |
| 附件 | 開式 |
| 重量 | 18.100 lb 8.210 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23936EMD1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，239系列 - 尺寸 | |
| d | 7.0866 in 180.000 mm |
| D | 9.8425 in 250.000 mm |
| B | 2.0472 in 52.000 mm |
| d1 | 7.8346 in 199.000 mm |
| D1 | 9.1339 in 232.000 mm |
| r | 0.0787 in 2.000 mm |
| W0 | 0.3937 in 10.000 mm |
| d0 | 0.1969 in 5.000 mm |
| da min | 7.4409 in 189.000 mm |
| Da max | 9.4882 in 241.000 mm |
| ras max | 0.0787 in 2.000 mm |

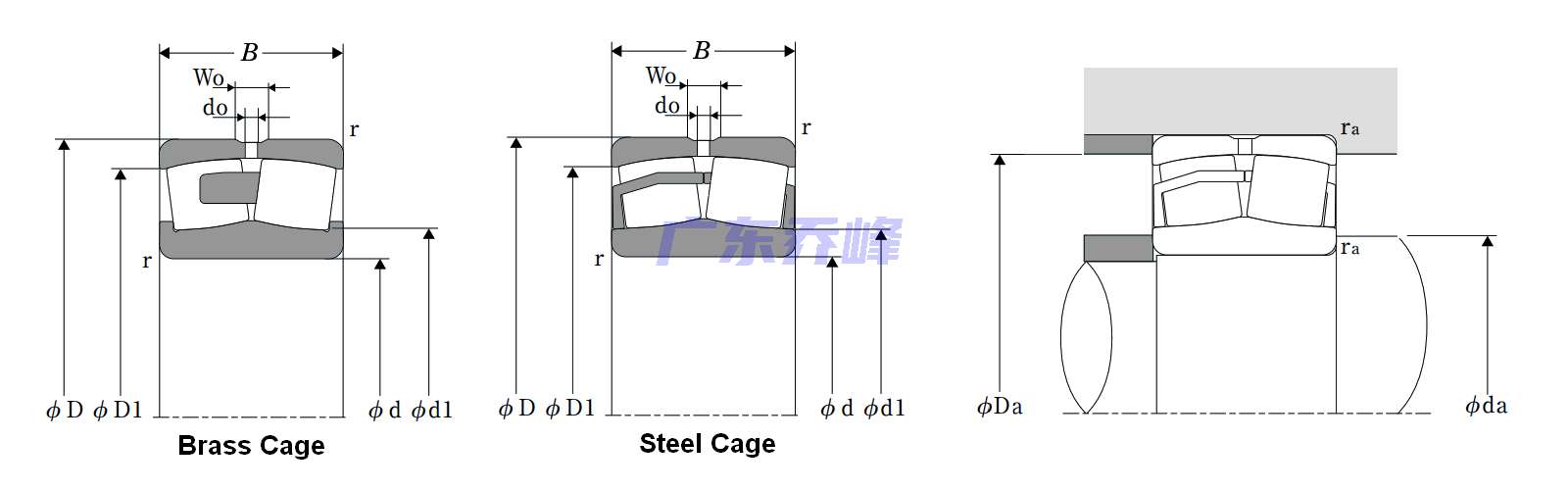

NTN 23936EMD1軸承尺寸圖
