NTN 23124EMNRD1軸承代號說明
2
3
1
2
4
E
M
N
R
D
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
1：外徑尺寸系列：1系列
24：內徑：120 mm
EM：EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
NR：帶止動環和止動槽
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
1：
外徑尺寸系列：1系列
24：
內徑：120 mm
EM：
EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
NR：
帶止動環和止動槽
D1：
外圈潤滑油槽油孔
NTN 23124EMNRD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 2500轉/分鐘 |
| 極限轉速-脂潤滑 | 2000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 系列 | 231 |
| 精度 | 公制 |
| 公差 | JIS-0 RBEC-1 |
| 外圈矯正 | 帶止動環 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 184000 lbf 820000 N 820.00 kN |
| 基本額定動載荷 | 149000 lbf 663000 N 663.00 kN |
| 附件 | 開式 |
| 重量 | 3.493 lb 7.700 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23124EMNRD1軸承尺寸規格
| 調心滾子軸承帶止動環 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 2.4409 in 62.000 mm |
| d1 | 5.4331 in 138.000 mm |
| D1 | 7.0472 in 179.000 mm |
| D2 | 8.3819 in 212.900 mm |
| D3 | 7.5906 in 192.800 mm |
| r | 0.0787 in 2.000 mm |
| a | 0.2142 in 5.440 mm |
| f | 0.1201 in 3.050 mm |
| W0 | 0.3937 in 10.000 mm |

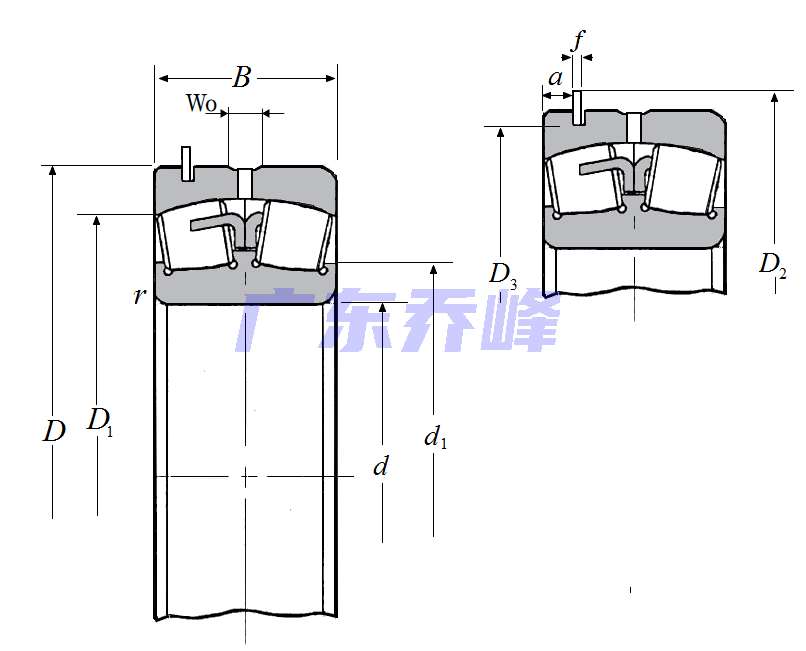

NTN 23124EMNRD1軸承尺寸圖
