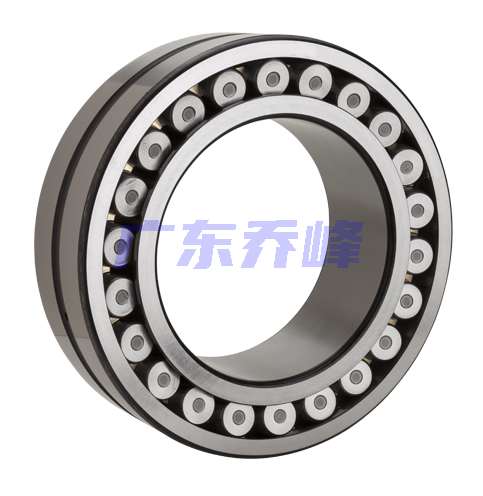

NTN 23088BL1D1軸承代號說明
2
3
0
8
8
B
L
1
D
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
0：外徑尺寸系列：0系列
88：內徑：440 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
L1：機加工厚實黃銅保持架
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
0：
外徑尺寸系列：0系列
88：
內徑：440 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
L1：
機加工厚實黃銅保持架
D1：
外圈潤滑油槽油孔
NTN 23088BL1D1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 610轉/分鐘 |
| 極限轉速-脂潤滑 | 470轉/分鐘 |
| e | 0.24 |
| Y1 | 2.85 |
| Y2 | 4.24 |
| Y0 | 2.78 |
| 系列 | 230 |
| 徑向游隙 | CN |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 1540000 lbf 6850000 N 6850.00 kN |
| 基本額定動載荷 | 740000 lbf 3300000 N 3300.00 kN |
| 附件 | 開式 |
| 重量 | 401.113 lb 181.942 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 23088BL1D1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，230系列 - 尺寸 | |
| d | 17.3228 in 440.000 mm |
| D | 25.5906 in 650.000 mm |
| B | 6.1811 in 157.000 mm |
| r | 0.2362 in 6.000 mm |
| W0 | 0.7874 in 20.000 mm |
| d0 | 0.4724 in 12.000 mm |
| da min | 18.4252 in 468.000 mm |
| Da max | 24.4882 in 622.000 mm |
| ras max | 0.1969 in 5.000 mm |

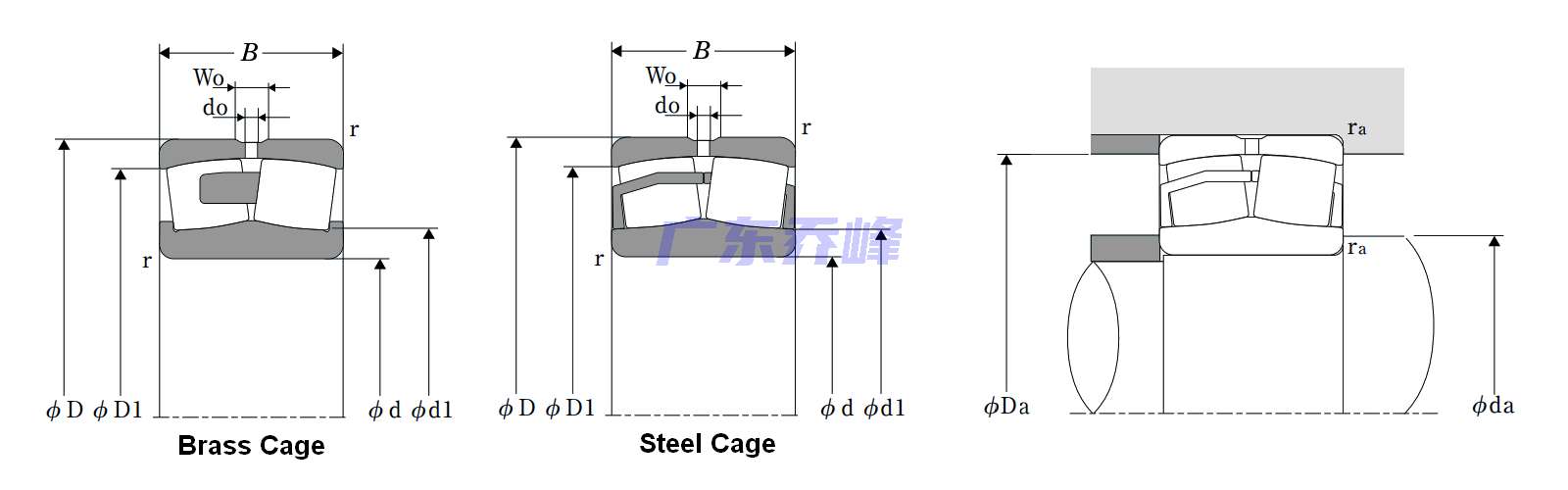

NTN 23088BL1D1軸承尺寸圖
