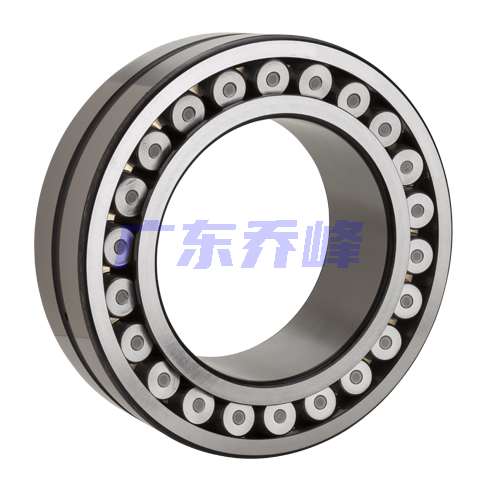

NTN 22313EAD1C4軸承代號說明
2
2
3
1
3
E
A
D
1
C
4
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
13：內徑：65 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C4：C4游隙
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
13：
內徑：65 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C4：
C4游隙
NTN 22313EAD1C4軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 4100轉/分鐘 |
| 極限轉速-脂潤滑 | 3300轉/分鐘 |
| e | 0.33 |
| Y1 | 2.06 |
| Y2 | 3.06 |
| Y0 | 2.01 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 77000 lbf 343000 N 343.00 kN |
| 基本額定動載荷 | 83000 lbf 369000 N 369.00 kN |
| 附件 | 開式 |
| 重量 | 7.672 lb 3.480 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22313EAD1C4軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，223系列 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.8898 in 48.000 mm |
| d1 | 3.1890 in 81.000 mm |
| D1 | 4.8031 in 122.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.3543 in 9.000 mm |
| d0 | 0.1575 in 4.000 mm |
| da min | 3.0315 in 77.000 mm |
| Da max | 5.0394 in 128.000 mm |
| ras max | 0.0827 in 2.100 mm |

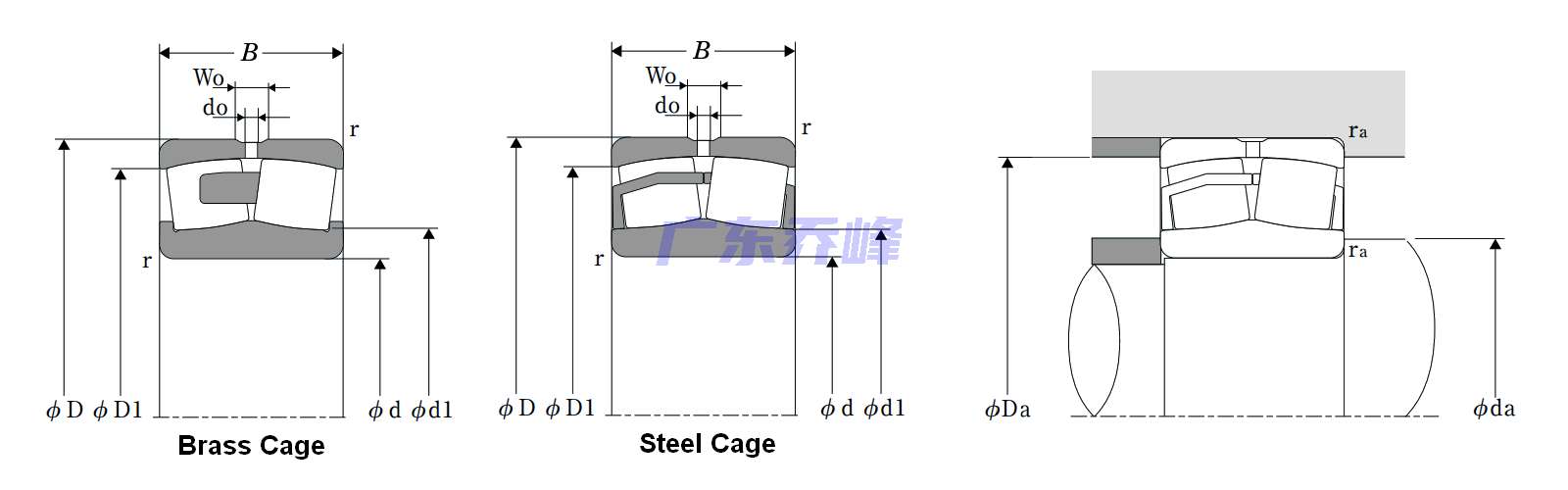

NTN 22313EAD1C4軸承尺寸圖
