NTN 22309EAKD1軸承代號說明
2
2
3
0
9
E
A
K
D
1
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
09：內徑：45 mm
EA：EA型，帶壓制鋼保持架，高載荷
K：錐孔，錐角 1:12
D1：外圈潤滑油槽油孔
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
09：
內徑：45 mm
EA：
EA型，帶壓制鋼保持架，高載荷
K：
錐孔，錐角 1:12
D1：
外圈潤滑油槽油孔
NTN 22309EAKD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 3600轉/分鐘 |
| 極限轉速-脂潤滑 | 4600轉/分鐘 |
| e | 0.36 |
| Y1 | 1.90 |
| Y2 | 2.83 |
| Y0 | 1.86 |
| 系列 | 223 |
| 徑向游隙 | CN |
| 外圈矯正 | 重新潤滑 |
| 公差 | 公制 |
| 錐角 | 1:12 |
| 基本額定靜載荷 | 37500 lbf 167000 N 167.00 kN |
| 基本額定動載荷 | 33500 lbf 148000 N 148.00 kN |
| 附件 | 開式 |
| 重量 | 2.866 lb 1.300 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22309EAKD1軸承尺寸規格
| 調心滾子軸承，帶圓錐孔&注油槽 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.4173 in 36.000 mm |
| r | 0.0591 in 1.500 mm |
| W0 | 0.2362 in 6.000 mm |
| d0 | 0.1181 in 3.000 mm |
| da min | 2.1260 in 54.000 mm |
| Da max | 3.5827 in 91.000 mm |
| ras max | 0.0591 in 1.500 mm |

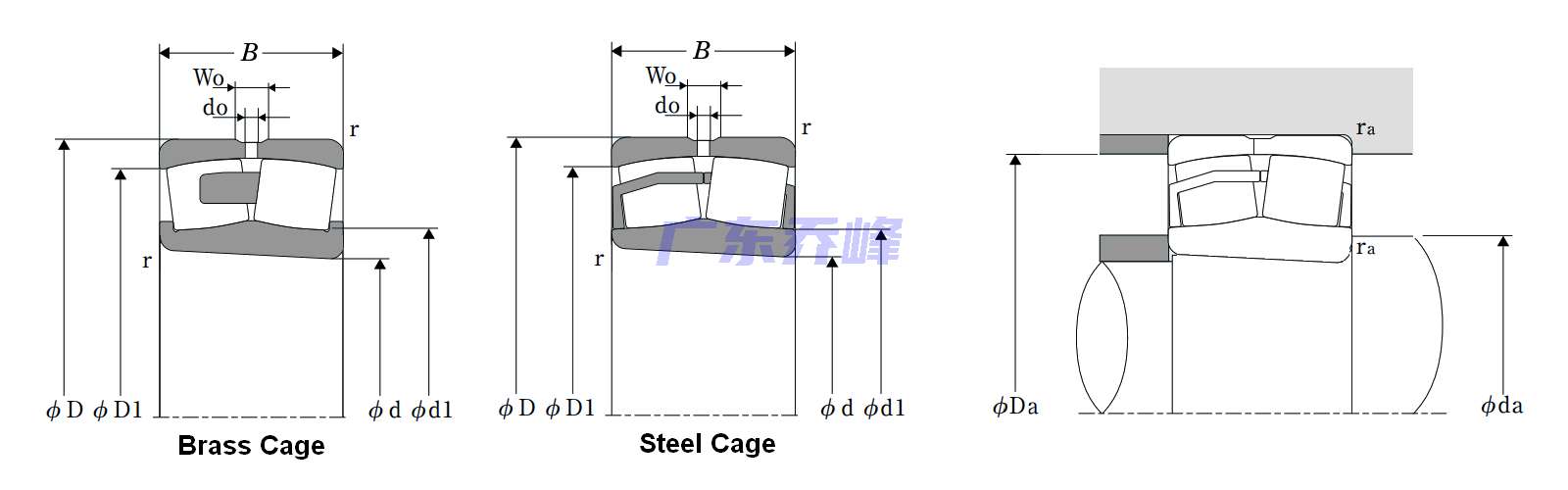

NTN 22309EAKD1軸承尺寸圖
NTN 22309EAKD1軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| 22309EAKD1C3 | 776 | 265.40 |
| 22309EAKD1 | 3489 | 291.67 |
| 注：可直接聯系銷售人員了解詳情。 | ||
