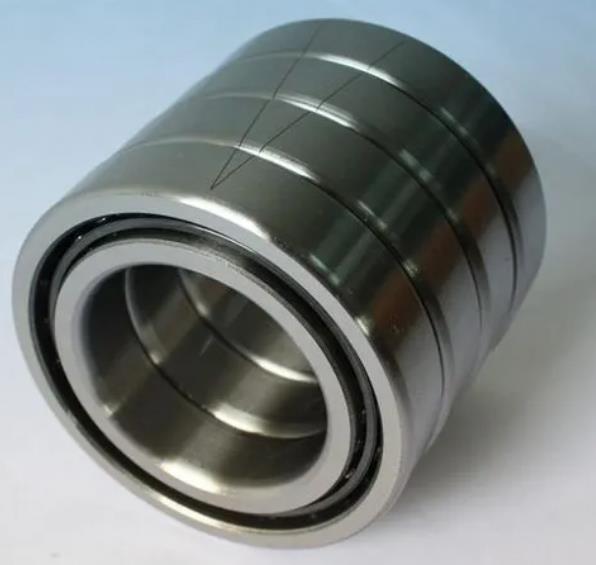

NSK 7013CTYNSN24DBBLP4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 65 |
| 外徑 | D | 100 |
| 厚度 | B | 18 |
| 作用點位置 | a | 20 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 72 | |
| Da max | 93 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 39 |
| 基本額定靜載荷 | Cor | 34.5 |
| 極限軸向載荷 | 22 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 14000 | |
| 油潤滑 - 單列、無預緊 | 21300 | |
| 脂潤滑 - 四列、L預緊 | 9800 | |
| 脂潤滑 - 四列、L預緊（連續安全運行） | 7350 | |
| 油潤滑 - 四列、L預緊 | 14910 | |
| 油潤滑 - 四列、L預緊（連續安全運行） | 11182.5 | |
| 其他參數 | ||
| 接觸角（度） | 15 | |
| 系數 | fo | 15.9 |
| 質量（參考值） | 0.435 | |
| 計算結果 | ||
| 預緊力（N） | 520 N | |
| 軸向剛度（N/μm） | 170 N/μm | |
| 徑向剛度（N/μm） | 1020 N/μm | |
| 測量軸向游隙（μm） | -13μm | |
