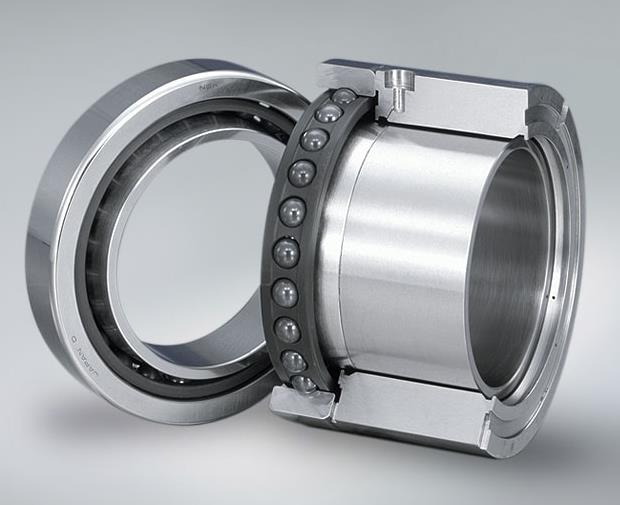

NSK 7003ASN24TYNDFCP9P5軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 17 |
| 外徑 | D | 35 |
| 厚度 | B | 10 |
| 作用點位置 | a | 12.5 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 19.5 | |
| Da max | 32.5 | |
| Db max | 33.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 6.4 |
| 基本額定靜載荷 | Cor | 3.5 |
| 極限軸向載荷 | 2.59 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 28900 | |
| 油潤滑 - 單列、無預緊 | 38500 | |
| 脂潤滑 - 雙列、0預緊 | 24565 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 18423.75 | |
| 油潤滑 - 雙列、0預緊 | 32725 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 24543.75 | |
| 其他參數 | ||
| 接觸角（度） | 30 | |
| 系數 | fo | - |
| 質量（參考值） | 0.04 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
