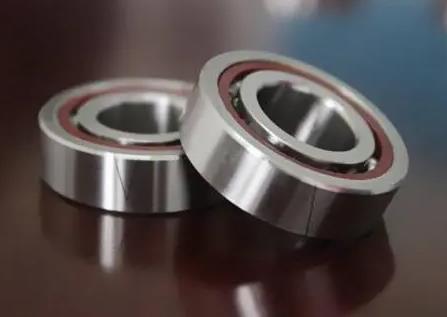

NSK 110BNR10XDBBP4YCA15軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 110 |
| 外徑 | D | 170 |
| 厚度 | B | 28 |
| 作用點位置 | a | 36.7 |
| C | 33 | |
| BN | 6 | |
| SN | 16.2 | |
| r1 min | 1 | |
| rmin | 2 | |
| da min | 120 | |
| Da max | 160 | |
| Db max | 164 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 46 |
| 基本額定靜載荷 | Cor | 47 |
| 極限軸向載荷 | 44.5 | |
| 極限轉速(min-1) | ||
| 脂潤滑 - 單列、無預緊 | 15000 | |
| 油潤滑 - 單列、無預緊 | 23600 | |
| 脂潤滑 - 四列、0預緊 | 11250 | |
| 脂潤滑 - 四列、0預緊(連續安全運行) | 8437.5 | |
| 油潤滑 - 四列、0預緊 | 17700 | |
| 油潤滑 - 四列、0預緊(連續安全運行) | 13275 | |
| 其他參數 | ||
| 接觸角(度) | 18 | |
| 系數 | fo | 10.9 |
| 質量(參考值) | 2 | |
| 計算結果 | ||
| 預緊力(N) | 0 N | |
| 軸向剛度(N/μm) | 0 N/μm | |
| 徑向剛度(N/μm) | 0 N/μm | |
| 測量軸向游隙(μm) | μm | |
