NSK 685-H-DDMC3*MAZ P NS7L6軸承尺寸、參數與圖紙

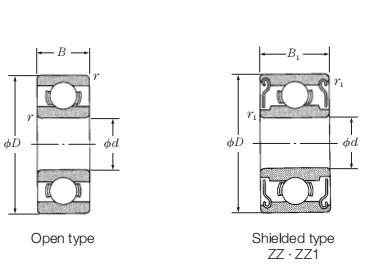

| 基本尺寸 (mm) | |
| 軸承內徑 d | 5 |
| 軸承外徑 D | 11 |
| 軸承厚度 B | 3 |

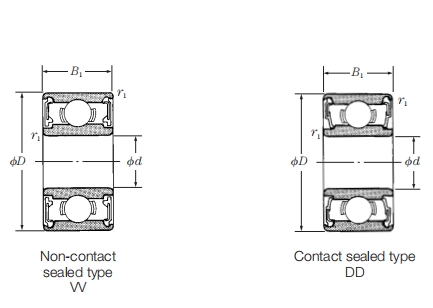

| 密封型軸承厚度 B1 | 5 |
| 倒角半徑 r(min) | 0.15 |
| 密封型軸承倒角半徑 r1(min) | 0.15 |

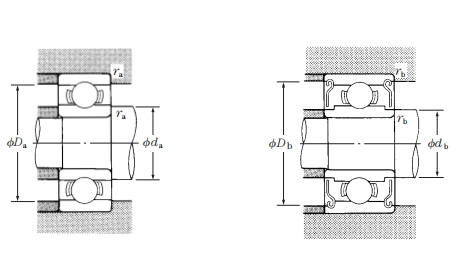

| 安裝尺寸 (mm) | |
| 內圈外徑 da min | 6.2 |
| 內圈外徑 db max | 6.2 |
| 外圈內徑 Da max | 9.8 |
| 外圈內徑 Db min | 9.9 |
| 圓角尺寸 ra max | 0.15 |
| 圓角尺寸 rb max | 0.15 |
| 載荷（N） | |
| 基本動載荷 | 715 |
| 基本靜載荷 | 281 |
| 載荷 | |
| 基本動載荷 | 73 |
| 基本靜載荷 | 29 |
| 極限轉速（/min） | |
| 脂潤滑 | 45000 |
| 油潤滑 | - |
| 重量 | |
| 開式 | 1.2 |
| 密封式 | 1.96 |
