MCGILL MCFRE22SB軸承尺寸、參數與圖紙

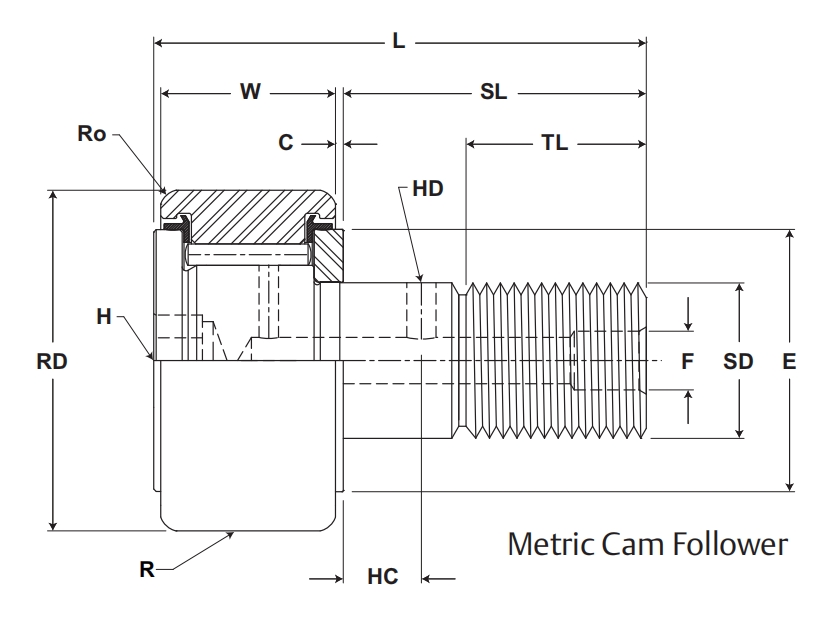

| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 22 |
| 滾輪外徑公差 | +0/-0.050 |
| 滾輪寬度 W | 12 |
| 滾輪寬度公差 | +0/-0.12 |
| 螺柱外徑 SD | 10 |
| 螺柱外徑公差 | +0/-0.15 |
| 螺柱長度 SL | 23 |
| 端板加長件 C | 0.6 |
| 最小螺紋長度 TL | 12 |
| 總長度 L | 36 |
| 球面外圈半徑 R | 500 |
| 安裝尺寸 (mm) | |
| 孔中心距 HC | - |
| 孔徑 HD | - |
| 潤滑孔徑 F | 4 |
| 六角孔徑 H | N/A |
| 圓角半徑 Ro | 0.5 |
| 最小凸臺直徑 E | 15 |
| 外殼孔徑 | 13.05 |
| 外殼孔徑公差 | +0.025/-0 |
| 重量 | |
| 0.04 | |
| 載荷（N） | |
| 滾輪動載荷 | 5200 |
| 滾輪靜載荷 | 6050 |
| 其他參數 | |

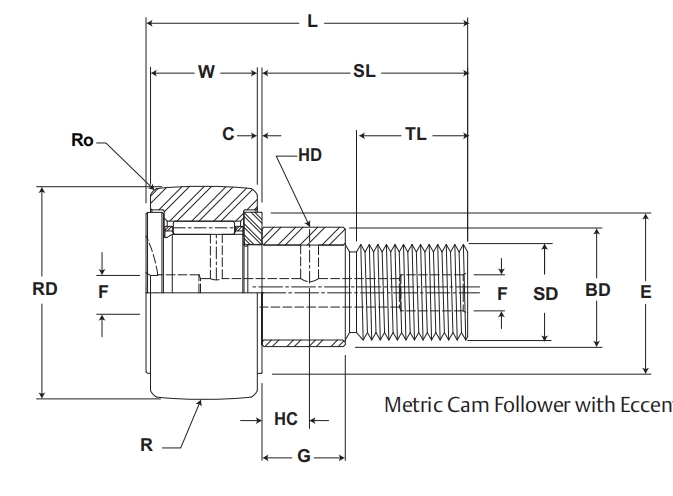

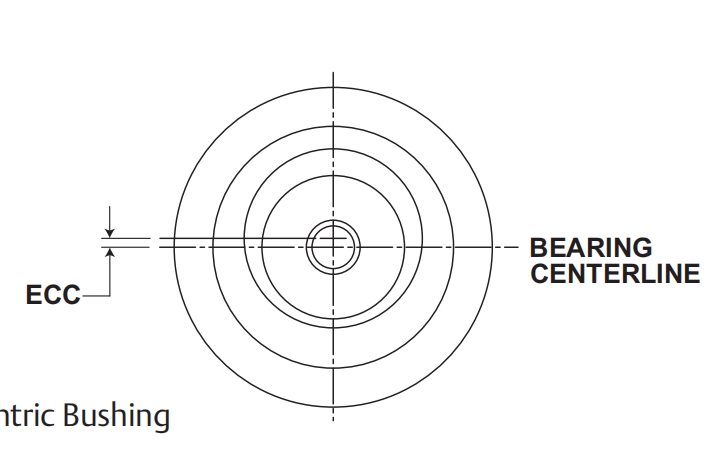

| 偏心尺寸 ECC | 0.5 |
| 偏心尺寸 G | 10 |
| 偏心尺寸 BD | 13 |
| 螺紋類型 | M10x1 |
| 夾緊扭矩 (N·m) | 15 |
| 極限轉速 (脂潤滑) rpm | 13500 |
