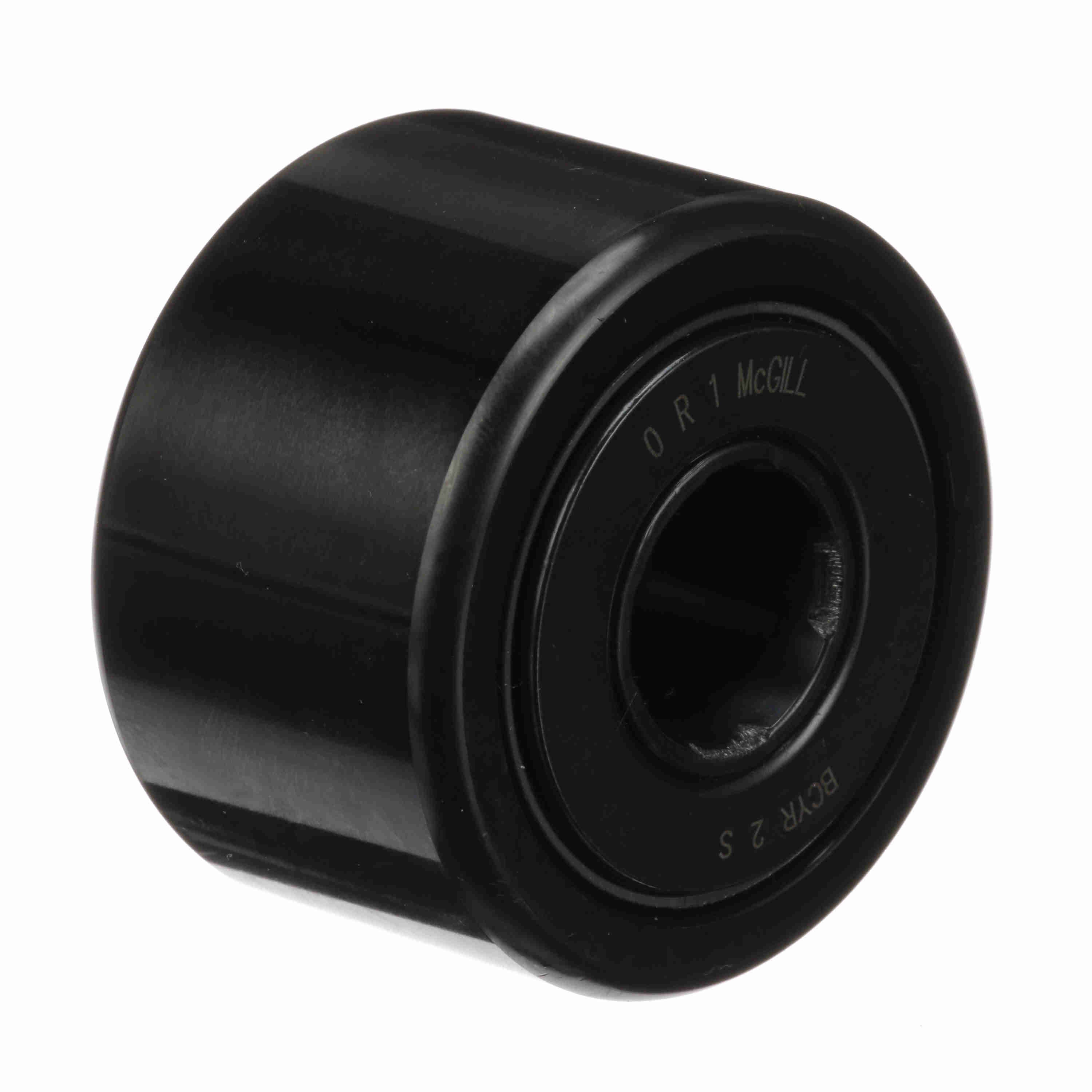

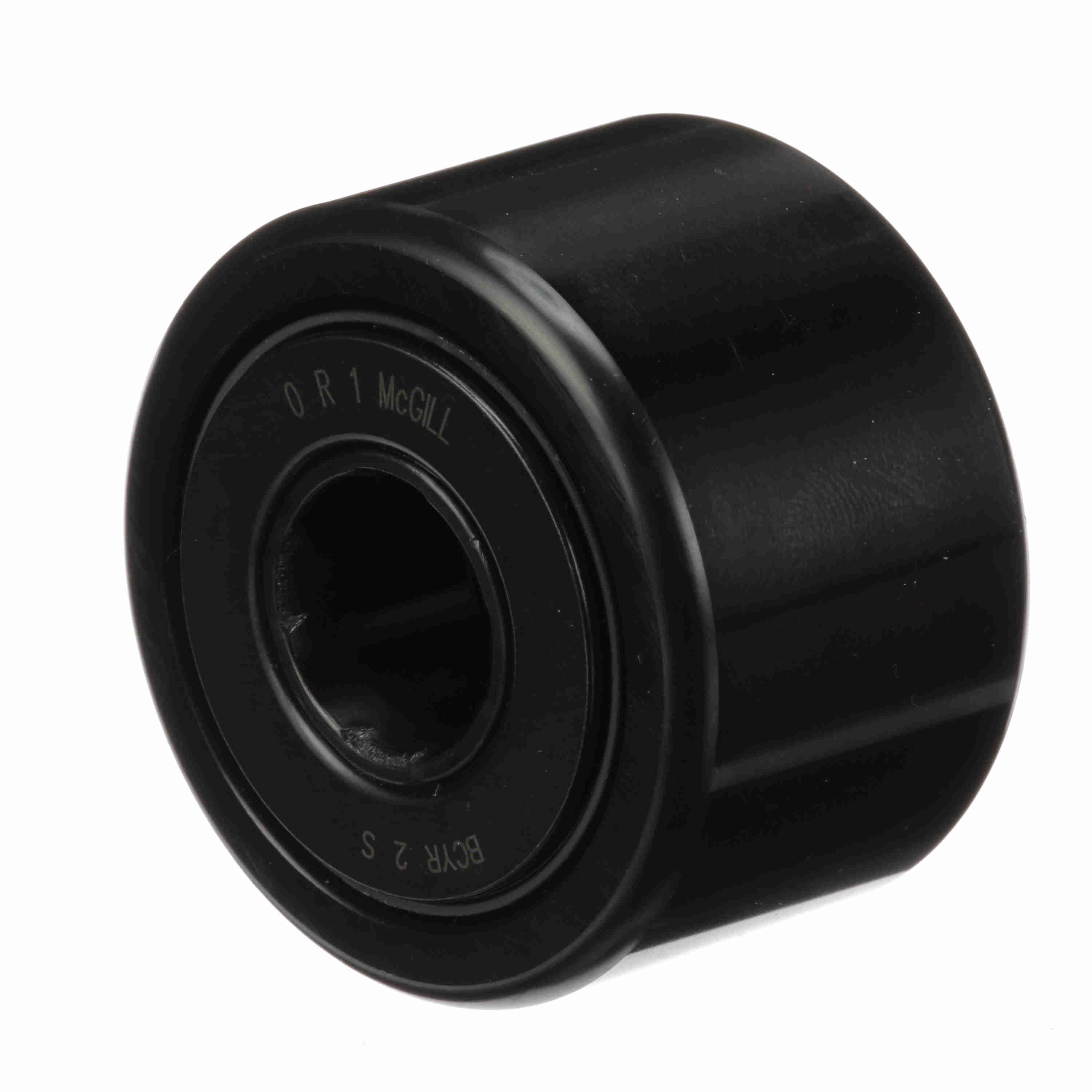

MCGILL BCYR1-1/4S軸承尺寸、參數與圖紙

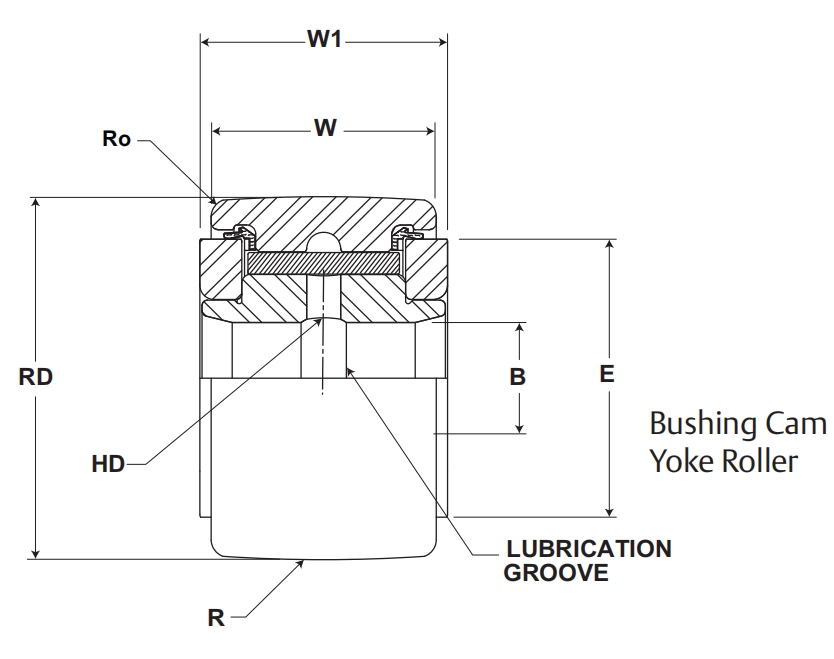

| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 31.75 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 19.05 |
| 滾輪寬度公差 | +0/-0.03 |
| 滾輪內徑 SD | 9.53 |
| 滾輪內徑公差 | +0.0005/-0.0010 |
| 端板加長件 W1 | 20.6 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 潤滑孔中心距 HC | 7.9 |
| 最小凸臺直徑 E | 25 |
| 圓角半徑 Ro | 0.8 |
| 重量（kg） | |
| 0.11 | |
| 推薦軸直徑 (mm) | |
| 推配合 PF | 9.512 |
| 推配合公差 PFT | ±0.005 |
| 緊配合 PF | 9.512 |
| 緊配合公差 PFT | ±0.005 |
| 壓配合 PF | 9.512 |
| 壓配合公差 PFT | ±0.005 |
