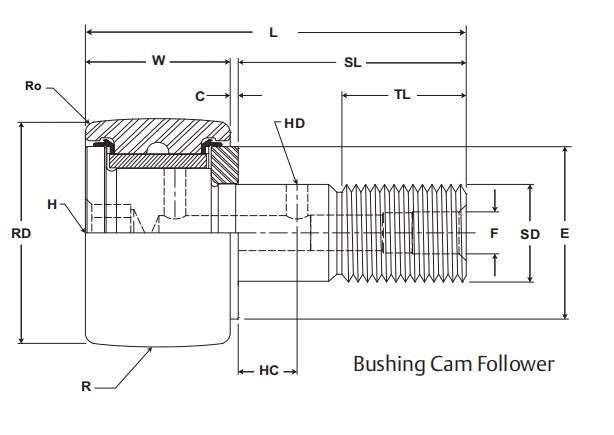

MCGILL BCCF1SB軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 25.4 |
| 滾輪外徑公差 | +0/-0.03 |
| 滾輪寬度 W | 15.88 |
| 滾輪寬度公差 | +0/-0.13 |
| 螺柱外徑 SD | 11.11 |
| 螺柱外徑公差 | +0.03/-0 |
| 螺柱長度 SL | 25.4 |
| 端板加長件 C | 0.8 |
| 最小螺紋長度 TL | 12.7 |
| 軸承總長度 L | 42.1 |
| 球面外圈半徑 R | 305 |
| 安裝尺寸 (mm) | |
| 潤滑孔中心距 HC | 6.4 |
| 潤滑孔徑 HD | 2.4 |
| 軸向孔徑 F | 4.76 |
| 六角孔 H | 6.4 |
| 最小凸臺直徑 E | 19.8 |
| 圓角半徑 Ro | 0 |
| 外殼孔徑 | 11.12 |
| 外殼孔徑公差 | +0.0005/-0.0008 |
| 重量 | |
| 0.08 | |
| 其他參數 | |

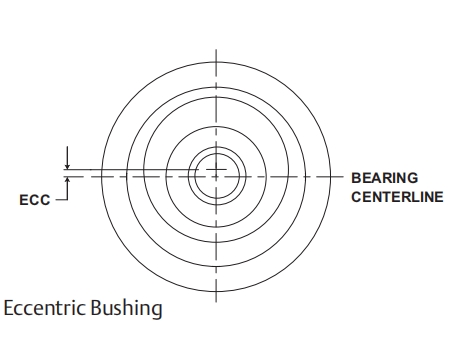

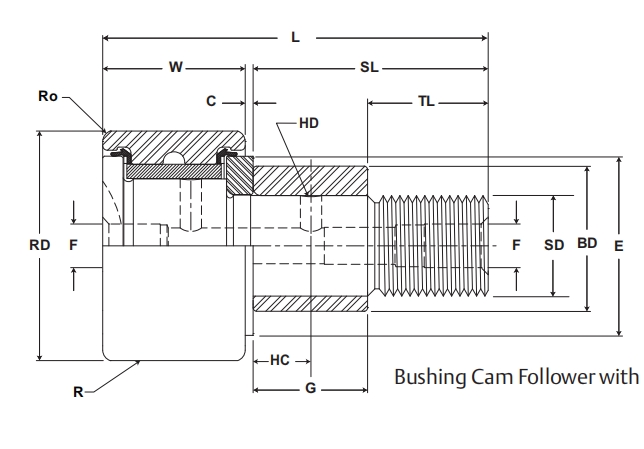

| 偏心尺寸 ECC | 0 |
| 偏心尺寸 G | 0 |
| 偏心尺寸 BD | 0 |
| 螺紋類型 | 7/16-20 |
| 夾緊扭矩 (N·m) | 28 |
