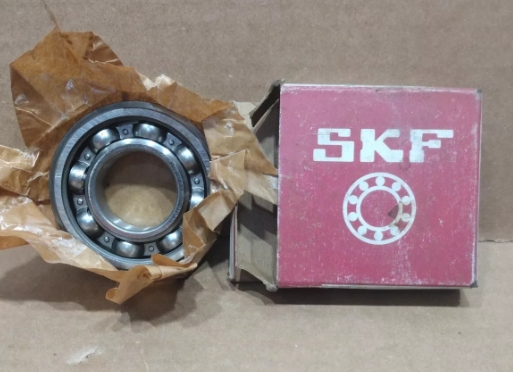

SKF 6004TN9/C4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 42 |
| 軸承厚度 B | 12 |
| 內圈外徑 d1 ≈ | 27.2 |
| 內圈外徑 d2 ≈ | - |
| 外圈內徑 D1 ≈ | - |
| 外圈內徑 D2 ≈ | 37.2 |
| 倒角半徑 r1,2.min | 0.6 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 23.2 |
| 內圈擋肩 da.max | - |
| 外圈擋肩 Da.max | 38.8 |
| 倒角半徑 ra.max | 0.6 |
| 額定載荷（kN） | |
| 額定動載荷 C | 9.95 |
| 額定靜載荷 Co | 5 |
| 疲勞極限載荷 Pu | 0.212 |
| 轉速額定值（r/min） | |
| 參考轉速 | 38000 |
| 極限轉速 | 24000 |
| 其他參數 | |
| 參考重量 | 0.067 kg |
| 計算系數 k.r | 0.025 |
| 計算系數 f.0 | 14 |
