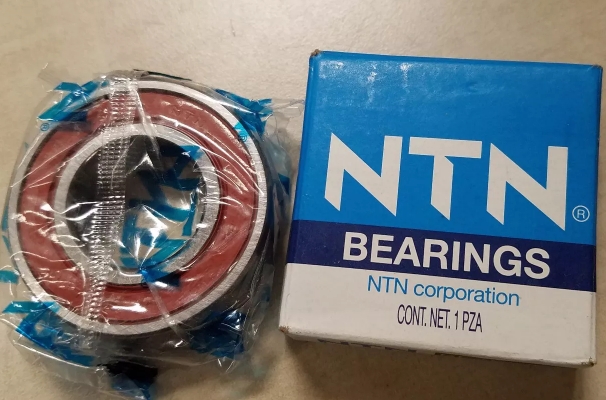

NTN 6308T2X6LLBC3P5/#03軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 軸承外徑 D | 90 |
| 軸承厚度 B | 23 |
| 倒角半徑 r.min | 1.5 |
| 倒角半徑 r.NS.min | 0.5 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 48 |
| 內圈擋肩 da.max | 54 |
| 外圈擋肩 Da.max | 82 |
| 參考止動環擋肩 Dx.min | 98 |
| 止動槽擋肩 Cy.max | 5.4 |
| 止動槽擋肩 Cz.max | 2.5 |
| 倒角半徑 r.as.max | 1.5 |
| 倒角半徑 r.Nas.max | 0.5 |
| 止動槽、止動環尺寸 (mm) | |
| 槽底內徑 D1.max | 86.79 |
| 止動槽邊距 a.max | 3.28 |
| 止動槽直徑 b.min | 2.7 |
| 槽底倒角半徑 r0.max | 0.6 |
| 止動環外徑 D2.max | 96.5 |
| 止動環厚度 f.max | 2.46 |
| 額定載荷(kN) | |
| 額定動載荷 Cr | 40.5 |
| 額定靜載荷 Cor | 24 |
| 額定載荷(kgf) | |
| 額定動載荷 Cr | 4150 |
| 額定靜載荷 Cor | 2450 |
| 極限轉速(r/min) | |
| 脂潤滑(開式/ZZ/LLB) | 7800 |
| 油潤滑(開式/Z/LB) | 9200 |
| 油潤滑(LLH) | 6400 |
| 油潤滑(LLU) | 5300 |
| 其他參數 | |
| 系數 fo | 13.2 |
| 參考重量 | 0.63 kg |
