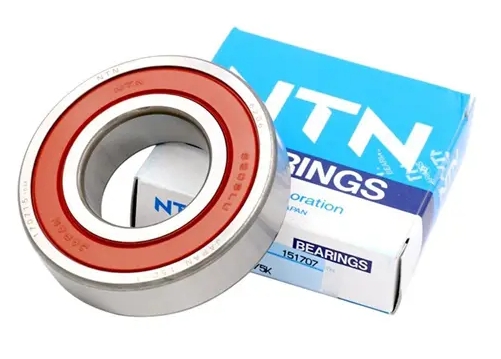

NTN 6002LLBC3/5KU0S1Z軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 15 |
| 軸承外徑 D | 32 |
| 軸承厚度 B | 9 |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r.NS.min | 0.3 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 17 |
| 內圈擋肩 da.max | 19 |
| 外圈擋肩 Da.max | 30 |
| 參考止動環擋肩 Dx.min | 37.5 |
| 止動槽擋肩 Cy.max | 2.9 |
| 止動槽擋肩 Cz.max | 1.2 |
| 倒角半徑 r.as.max | 0.3 |
| 倒角半徑 r.Nas.max | 0.3 |
| 止動槽、止動環尺寸 (mm) | |
| 槽底內徑 D1.max | 30.15 |
| 止動槽邊距 a.max | 2.06 |
| 止動槽直徑 b.min | 1.35 |
| 槽底倒角半徑 r0.max | 0.4 |
| 止動環外徑 D2.max | 36.7 |
| 止動環厚度 f.max | 1.12 |
| 額定載荷(kN) | |
| 額定動載荷 Cr | 5.6 |
| 額定靜載荷 Cor | 2.83 |
| 額定載荷 | |
| 額定動載荷 Cr | 570 |
| 額定靜載荷 Cor | 289 |
| 極限轉速(r/min) | |
| 脂潤滑(開式/ZZ/LLB) | 22000 |
| 油潤滑(開式/Z/LB) | 26000 |
| 油潤滑(LLH) | 18000 |
| 油潤滑(LLU) | 15000 |
| 其他參數 | |
| 系數 fo | 13.9 |
| 參考重量 | 0.03 kg |
