NSK 6901ZZ1NR* NS7S 5軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 12 |
| 軸承外徑 D | 24 |
| 軸承厚度 B | 6 |
| 倒角半徑 r.min | 0.3 |

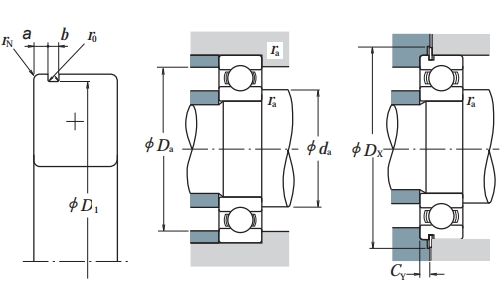

| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 14 |
| 內圈擋肩 da.max | 14.5 |
| 外圈擋肩 Da.max | 22 |
| 倒角半徑 ra.max | 0.3 |
| 卡環擋肩 Dx.min | 27.5 |
| 卡槽擋肩 Cy.max | 1.5 |

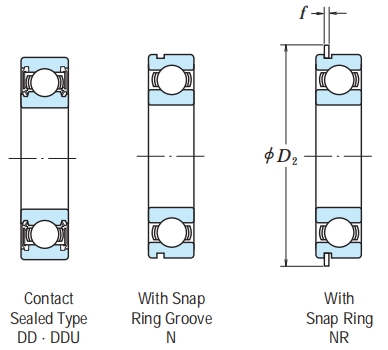

| 卡環、卡槽尺寸 (mm) | |
| 卡槽邊距 a.max | 1.05 |
| 卡槽直徑 b.min | 0.8 |
| 槽底內徑 D1.max | 22.8 |
| 槽底倒角半徑 r0.max | 0.2 |
| 卡槽邊倒角半徑 rN.min | 0.2 |
| 卡環外徑 D2.max | 26.8 |
| 卡環厚度 f.max | 0.7 |
| 額定載荷(N) | |
| 額定動載荷 Cr | 2890 |
| 額定靜載荷 Cor | 1460 |
| 額定載荷 | |
| 額定動載荷 Cr | 295 |
| 額定靜載荷 Cor | 149 |
| 極限轉速(r/min) | |
| 脂潤滑(開式/Z/ZZ/V/VV) | 30000 |
| 脂潤滑(D/DD/DU/DDU) | 20000 |
| 油潤滑(開式/Z) | 36000 |
| 其他參數 | |

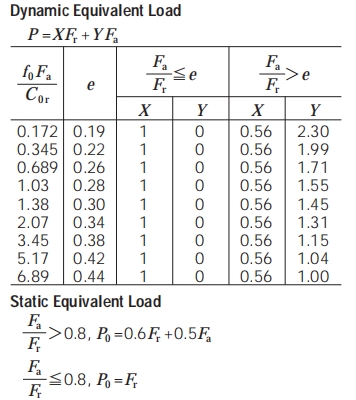

| 計算系數 fo | 14.5 |
| 參考重量 | 0.01 kg |
