NTN軸承后綴字母含義介紹(含SNR軸承)

作者:喬峰來源:本站時間:2022-04-02 16:02:41

軸承的前后綴代號是一個老生常談的問題,在之前,小編已經多次介紹了NTN軸承的后綴字母含義,如《NTN軸承后綴代號是什么意思?NTN軸承后綴字母含義介紹》、《NTN軸承前后綴字母是什么意思?NTN軸承代號的構成及排列簡介》。

今天在研究NTN軸承國外的文獻資料時,發現一份超級全面的NTN軸承后綴字母列表,感覺很有用處,特地翻譯并發布如下,希望能幫到大家!

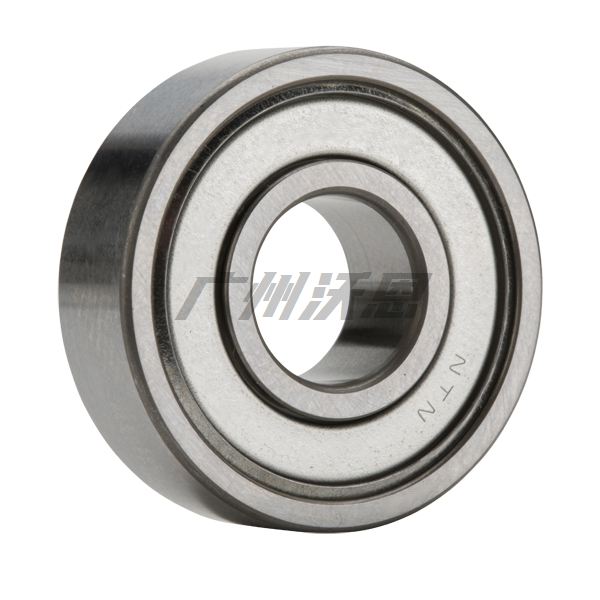

一、深溝球軸承

深溝球軸承前后綴眾多(超級多),總體來說,可以歸為型式、材料、密封、游隙與精度、特殊用途、潤滑脂五個方面。

1、型式。指的是外形結構,如FL(帶法蘭)、W(寬套圈)、R(前綴,英制)、BL(大型球)、SC(薄套圈)、XLS(超輕型)等、N(止動槽)、R(后綴,止動環)、K(錐孔)、S(球形外圈)、EC(膨脹補償型)、AC(防蠕變型)等。

2、材質。一是套圈及滾動體材質,如E(表面硬化鋼)、F(不銹鋼)、S(SNR 不銹鋼)、TMB/TAB(長壽命鋼)、5S(陶瓷球),二是保持架材質,如L1(機加工黃銅)、M(SNR軸承機加工黃銅)、F1(實心鋼)、JR(鉚接鋼)、T2/G15(增強聚酰胺玻璃纖維,G15是SNR型號)、T1(酚醛樹脂)、J(薄片)等。

3、密封。常見的如LLU、LLB、LLH、ZZ不再贅述,此外還有EE(SNR接觸式密封)、LLUA/LLBA/LLHA(150度中高溫密封)、LLUA1/LLBA1/LLHA1(200度)、LLUA2/LLBA2/LLHA2(250度超高溫)等。

4、游隙與精度。這一項比較常見,C3、P4什么的,不再贅述。

5、特殊用途。TS1/TS2/TS3/TSX(高溫用)、F600(350度超高溫)、HT200(200度高溫)、FT150(150度中高溫)、LT(-60度超低溫)、HV(70萬轉超高轉速)等。

6、潤滑脂。潤滑脂多種多樣,通常位于型號的最后,以杠“/”開始,如/3AS,代表殼牌,阿爾瓦尼亞潤滑脂S3,除潤滑脂產品代號外,還有潤滑脂加注量,如/L627QT,其中L627代表埃克森美孚EM潤滑脂,QT代表潤滑脂加注量為50%。


二、角接觸球軸承

角接觸球軸承的后綴代號看起來“灰常復雜”,實則不然,角接觸球軸承的后綴代號是最有規律的,詳細如下:

1、應用領域。BST(滾珠絲杠用)、BNT(電機和車床用)、2LA-HSL(環保型)、HSE(高轉速)、HSB/HSF(超高轉速)、2LA-BNS(密封高轉速)、HTA(軸向載荷用)。

2、接觸角。如C(15度)、AD(25度)、B(40度),以及在一些特殊系列中的特殊接觸角,不再一一贅述。

3、加強代號。如U(NTN Ultage加強型)、G1(SNR 高承載能力)、V(SNR 高精度)、R(加強座圈)、ML(SNR 高轉速)、CH(SNR 陶瓷球)、2A-(特殊熱處理)、5S-(陶瓷球)等。

4、保持架及密封。這一類型與深溝球軸承基本相同,可以參考深溝球軸承相應的內容介紹。

5、配對方式。配對方式代號由三種基礎配對(DF-面對面、DB-背對背、DT串聯)組合發展而成,如DFT(三列,前面兩列是DF,后面兩列是DT)、DTBF(四列,列一和列二是DT,列二和列三是DB,列三和列四是DF)。

6、預緊和精度。預緊和精度通常在一起,且位于型號的最后,NTN的預緊和精度代號如/GLP4、/GNP5等,很好理解,而SNR的預緊比較特殊,如J74、J84S、JX4D等,其中前兩位J7/J8代表預緊,后面的4/4S代表精度,D代表預潤滑。

三、其他軸承

深溝球軸承和角接觸球軸承的前后綴代號較為復雜,而其他系列的軸承就簡單得多了,本文不再贅述。
