帶座外球面球軸承通常帶有螺栓，方便固定在應固定的地方，也有滑塊式和框架式，通過卡緊的方式進行固定，還有懸挑式及懸掛式，通常帶有螺紋，方便固定在桿端或懸掛于空中。



因不同機械的設計千差萬別，帶座軸承應用領域又較為廣泛，因此帶座外球面球軸承的種類相當繁多，據小編粗略統計，NTN軸承帶座外球面球軸承結構有近百種，不同材質有四種，密封方式又有五六種，由此排列組合千余種類型，每種類型又有很多的軸承型號，因此帶座外球面球軸承的型號，可以說是無限多個。



在本文中，由于篇幅所限，僅對每一種大類型進行簡單的介紹。

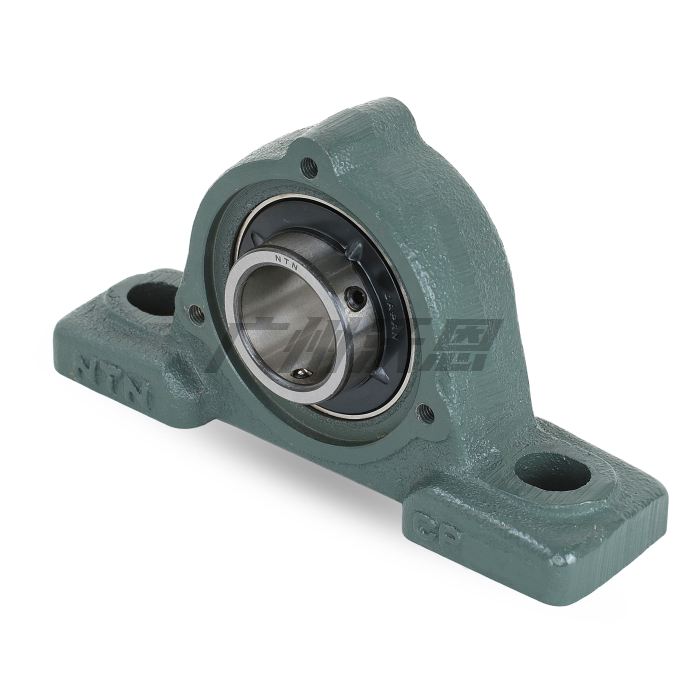

一、枕形立式帶座軸承



枕形立式帶座軸承是軸承座中最常見的造型，帶有兩個固定螺釘，適合在傳動裝置及普通機械中使用。





二、法蘭安裝帶座軸承



軸承座的形狀為方形或圓形，螺栓有兩個、三個或四個，通過螺栓安裝在機械的側壁等地方，加裝擋蓋的法蘭安裝帶座軸承適合在戶外輸送機這類風吹雨淋，吹沙走石的惡劣環境中使用。



三、滑塊型帶座軸承



該類軸承座帶有滑動槽，在軸向通過溝槽卡緊，在徑向可雙向移動，由此非常適合會發生跳動的場景中使用，如輸送機、運輸機等。



四、環形帶座軸承



該類軸承座的外周為圓環形，因此具有一定的調心性，當軸發生非軸向、非徑向移動，即旋轉跳動時，該類帶座軸承仍能正常運轉。



五、框架式帶座軸承



該類軸承結構類似滑塊式帶座軸承，由于外部帶有框架，因此更易于安裝，不需另外設置滑動槽。



六、懸挑型帶座軸承



該類軸承是懸挑式的，顧名思義，固定在桿端，因此帶有螺紋，非常適合于螺旋輸送機中使用。
