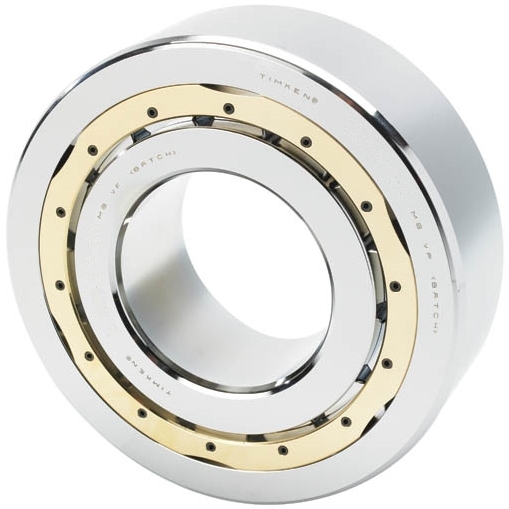

一、NU（RIU、RU）型、N（RIN、RN）型



N型圓柱滾子軸承外圈單擋邊，內圈雙擋邊，外圈可分離；NU型圓柱滾子軸承外圈雙擋邊，內圈無擋邊，內圈可分離。N型及NU型圓柱滾子軸承僅可承載徑向載荷，可容納膨脹和收縮。軸承旋轉時，內外圈幾乎沒有相對軸向位移。如果提供了其他軸向定位方式，RIU（RIN）和RU（RN）型可在一個或兩個位置用于軸支撐。N（NU）型軸承非常適合用作浮動軸承，同時適應軸向膨脹和收縮，支持重型徑向負載，但不適用于帶有推力負載的應用。



二、NJ（RIJ、RJ）型、NF（RIF、RF）型



NJ型圓柱滾子軸承外圈雙擋邊，內圈單擋邊；NF型圓柱滾子軸承外圈單擋邊，內圈雙擋邊。這兩類圓柱滾子軸承可以承受高達徑向載荷10%的軸向載荷。軸向載荷以滑動而非滾動的方式在對角相對的擋邊之間傳導壓力。該類結構適用于單方向的軸向定位軸承。



三、NP（RIT、RT）型、NUP（RIP、RP）型



NP型圓柱滾子軸承外圈單擋邊，內圈雙擋邊，外圈另一側帶可分離的平擋圈；NUP型則相反，是外圈雙擋邊，內圈單擋邊，內圈另一側帶可分離的平擋圈。所以該類圓柱滾子軸承可在兩個方向上承受較小的軸向載荷。該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移，因此適合于作為固定端軸承使用。



四、雙列圓柱滾子軸承



雙列圓柱軸承設計用于承受徑向載荷高的應用。NNU型（外圈無擋邊，內圈雙擋邊，雙列中間有中擋邊）及NNU（與NN型相反）。TIMKEN圓柱滾子軸承保持架設計特殊，是鉆孔袋式，帶拋油環的青銅材質保持架。

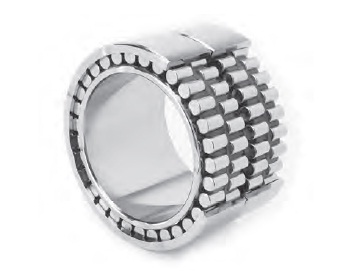

五、四列圓柱滾子軸承



四列圓柱滾子軸承常用于冶金領域，在鋼、鋁和其他金屬軋機中承載著沉重的徑向載荷，有圓柱孔和圓錐孔兩種形式。



六、滿裝圓柱滾子軸承



滿裝圓柱滾子軸承無保持架，提供更高的載荷，但允許轉速較低，有NCF、NNCF兩個系列。

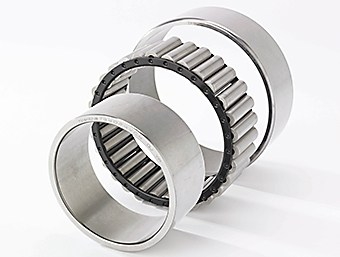

七、TIMKEN ADAPT系列圓柱滾子軸承



Timken ADAPT系列圓柱滾子軸承結合了傳統的圓柱滾子軸承和調心滾子軸承的優點。其專有的外圈和球形滾子以及圓柱形內圈結合了這兩種軸承類型的關鍵屬性。這種獨特的三點接觸設計可同時提供錯位和軸向位移性能，優化接觸應力分布，并有助于提高滾子穩定性，是一種更動態、更可靠的圓柱滾子軸承。



該類圓柱滾子軸承允許軸向浮動，并允許0.5度的不對中能力，無論軸向位移和未對準情況如何，滾子都與內圈對齊。
