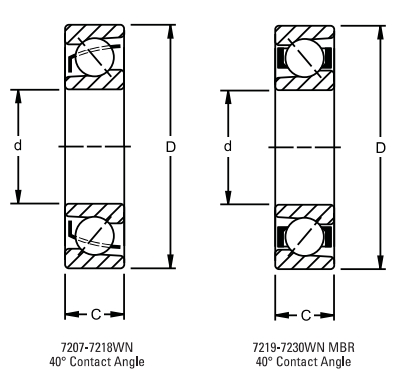

TIMKEN 7224WNMBRSUC1軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 215 |
| 軸承厚度 C | 40 |
| 倒角半徑 r | 2 |
| 外形尺寸 (in) | |
| 軸承內徑 d | 4.7244 |
| 軸承外徑 D | 8.4646 |
| 軸承厚度 C | 1.575 |
| 倒角半徑 r | 0.079 |
| 尺寸公差 (mm) | |
| 內徑公差 d | 0.013 |
| 外徑公差 D | 0.03 |
| 厚度公差 C | 0.2 |
| 尺寸公差 (in) | |
| 內徑公差 d | 0.0005 |
| 外徑公差 D | 0.0012 |
| 厚度公差 C | 0.008 |
| 額定載荷（N） | |
| 額定動載荷 Cr | 160000 |
| 額定靜載荷 Cor | 188000 |
| 額定載荷 | |
| 額定動載荷 Cr | 36500 |
| 額定靜載荷 Cor | 42500 |
| 參考重量 | |
| kg | 6.354 |
| lbs | 14.01 |
