TIMKEN 2MMV203WIDUL軸承尺寸、參數與圖紙

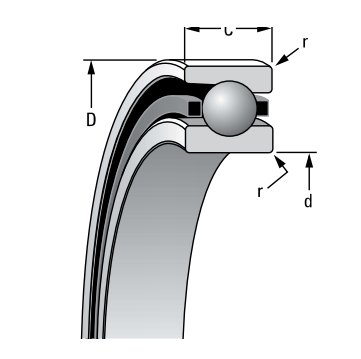

| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 40 |
| 軸承厚度 C | 12 |
| 倒角半徑 r.Rad | 0.6 |
| 建議肩部直徑 (mm) | |
| 軸 Max. | 21.7 |
| 軸 Min. | 21.5 |
| 外殼 Max. | 35.7 |
| 外殼 Min. | 35.4 |
| 軸直徑、安裝配合 (mm) | |
| 軸直徑 Max. | 17 |
| 軸直徑 Min. | 16.995 |
| 安裝配合 松配合 | 0.005 |
| 安裝配合 緊配合 | 0.004 |
| 固定端 (mm) | |
| 殼體孔徑 Max. | 40.006 |
| 殼體孔徑 Min. | 40 |
| 安裝配合 緊配合 | 0 |
| 安裝配合 松配合 | 0.012 |
| 浮動端 (mm) | |
| 殼體孔徑 Max. | 40.01 |
| 殼體孔徑 Min. | 40.005 |
| 安裝配合 松配合 | 0.005 |
| 額定載荷 15° (N) | |
| 額定靜載荷-鋼球 Co | 5900 |
| 額定動載荷-鋼球 Ce | 12000 |
| 額定靜載荷-陶瓷球 Co | 5170 |
| 額定動載荷-陶瓷球 Ce | 12000 |
| 額定載荷 25° (N) | |
| 額定靜載荷-鋼球 Co | 5600 |
| 額定動載荷-鋼球 Ce | 11600 |
| 額定靜載荷-陶瓷球 Co | 5000 |
| 額定動載荷-陶瓷球 Ce | 11600 |
| 額定轉速 Ng（RPM） | |
| 15°，鋼球 | 41900 |
| 15°，陶瓷球 | 50300 |
| 25°，鋼球 | 37700 |
| 25°，陶瓷球 | 45200 |
| 其他參數 | |
| 滾珠 數量x直徑 | 10x6.75 mm |
| 參考重量 | 0.064 kg |
