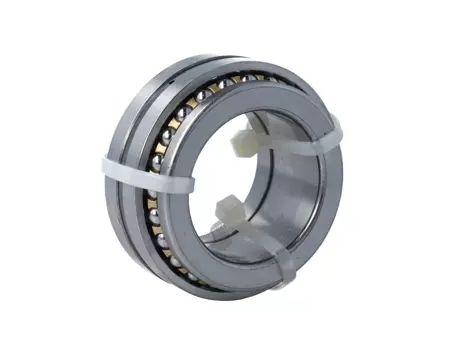

SKF BTW120CM/UPVR521軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 180 |
| 軸承厚度 H | 72 |
| 倒角半徑 r1,2.min | 2 |
| 倒角半徑 r3,4.min | 1 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 內圈外徑 d1 | 155 |
| 外圈厚度 C ≈ | 36 |
| 外圈內徑 D1 | 153.1 |
| 倒角半徑 r1,2.min | 2 |
| 倒角半徑 r3,4.min | 1 |
| dn | - |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 142 |
| 外圈擋肩 Da.min | 169.8 |
| 外圈擋肩 Da.max | 171 |
| 倒角半徑 ra.max | 2 |
| 倒角半徑 rb.max | 1 |
| 額定載荷（kN） | |
| 額定動載荷 C | 85.2 |
| 額定靜載荷 Co | 280 |
| 疲勞極限載荷 Pu | 10.8 |
| 極限轉速（r/min） | |
| 脂潤滑 | 4000 |
| 油潤滑 | 4800 |
| 其他參數 | |
| 參考重量 | 5.05 kg |
| 潤滑脂填充量 Gref | 28 立方厘米 |
