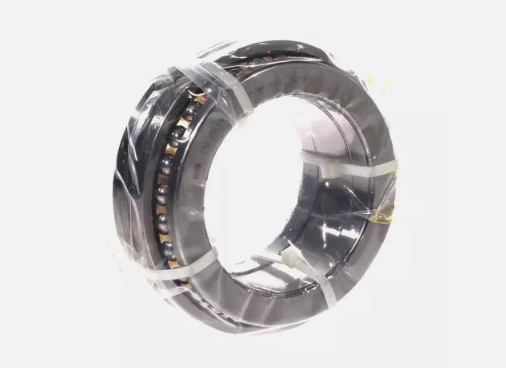

SKF BTM80B/P4CDBA軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 80 |
| 軸承外徑 D | 125 |
| 軸承厚度 H | 40.5 |
| 倒角半徑 r1,2.min | 1.1 |
| 倒角半徑 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 80 |
| 內圈外徑 d1 | 100.8 |
| 外圈厚度 C ≈ | - |
| 外圈內徑 D1 | 107.8 |
| 倒角半徑 r1,2.min | 1.1 |
| 倒角半徑 r3,4.min | 0.6 |
| dn | 98 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 86 |
| 外圈擋肩 Da.min | - |
| 外圈擋肩 Da.max | 121 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 額定載荷（kN） | |
| 額定動載荷 C | 39 |
| 額定靜載荷 Co | 85 |
| 疲勞極限載荷 Pu | 3.55 |
| 極限轉速（r/min） | |
| 脂潤滑 | 6800 |
| 油潤滑 | 8700 |
| 其他參數 | |
| 參考重量 | 1.75 kg |
| 潤滑脂填充量 Gref | 16 立方厘米 |
