NTN BNT201/GNP4軸承尺寸、參數與圖紙

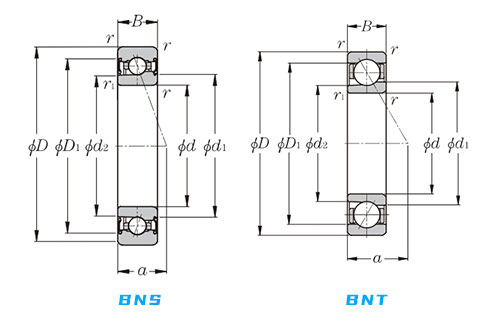

| 外形尺寸 (mm) | |
| 軸承內徑 d | 12 |
| 軸承外徑 D | 32 |
| 軸承厚度 B | 10 |
| 倒角半徑 rs.min | 0.6 |
| 倒角半徑 r1s.min | 0.3 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 18.4 |
| 內圈外徑 d2 | 16.2 |
| 外圈內徑 D1 | 26 |

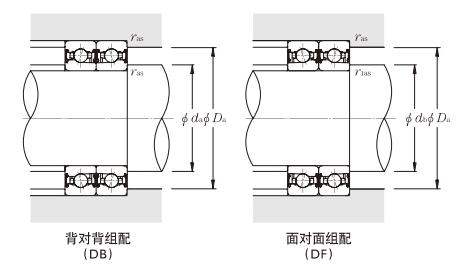

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 16.5 |
| 內圈外徑 db.min | 14.5 |
| 外圈內徑 Da.max | 27.5 |
| 倒角半徑 ras.max | 0.6 |
| 倒角半徑 r1as.max | 0.3 |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 5.4 |
| 額定靜載荷 Cor | 2.28 |
| 極限軸向載荷（靜止時） | 3.25 |
| 基本額定載荷 | |
| 額定動載荷 Cr | 550 |
| 額定靜載荷 Cor | 232 |
| 極限軸向載荷（靜止時） | 330 |
| 極限轉速（r/min） | |
| 脂潤滑 | 48400 |
| 油潤滑 | 97000 |
| 其他參數 | |
| 系數 fo | 8.5 |
| 作用點位置 a | 8 |
| 空間容積 | 1.5 立方厘米 |
| 單列參考重量 | 0.025 kg |
