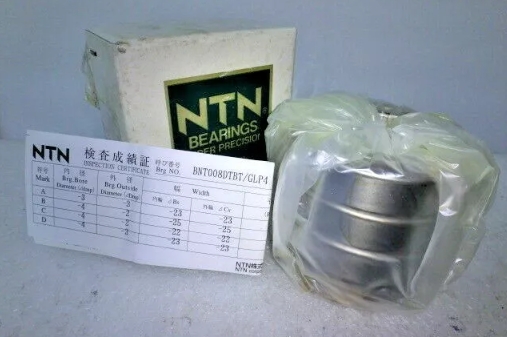

NTN BNT000/GNP4軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 10 |
| 軸承外徑 D | 26 |
| 軸承厚度 B | 8 |
| 倒角半徑 rs.min | 0.3 |
| 倒角半徑 r1s.min | 0.15 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 14.6 |
| 內圈外徑 d2 | 13 |
| 外圈內徑 D1 | 21 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 12.5 |
| 內圈外徑 db.min | 11.2 |
| 外圈內徑 Da.max | 23.5 |
| 倒角半徑 ras.max | 0.3 |
| 倒角半徑 r1as.max | 0.15 |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 3.75 |
| 額定靜載荷 Cor | 1.45 |
| 極限軸向載荷（靜止時） | 2.07 |
| 基本額定載荷 | |
| 額定動載荷 Cr | 385 |
| 額定靜載荷 Cor | 148 |
| 極限軸向載荷（靜止時） | 211 |
| 極限轉速（r/min） | |
| 脂潤滑 | 60300 |
| 油潤滑 | 120100 |
| 其他參數 | |
| 系數 fo | 8.3 |
| 作用點位置 a | 6.5 |
| 空間容積 | 0.9 立方厘米 |
| 單列參考重量 | 0.015 kg |
