NTN 5S-7004UCG/GNP4軸承尺寸、參數與圖紙

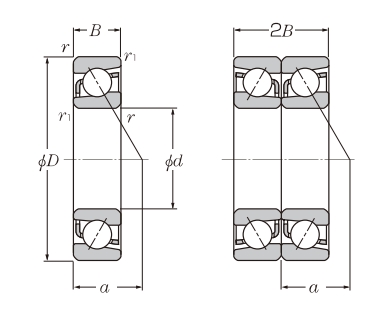

| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 42 |
| 軸承厚度 B | 12 |
| 雙軸承厚度 2B | 24 |
| 倒角半徑 rs.min | 0.6 |
| 倒角半徑 r1s.min | 0.3 |

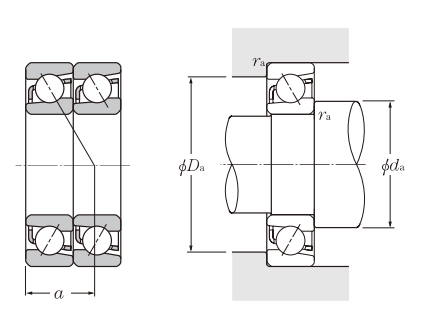

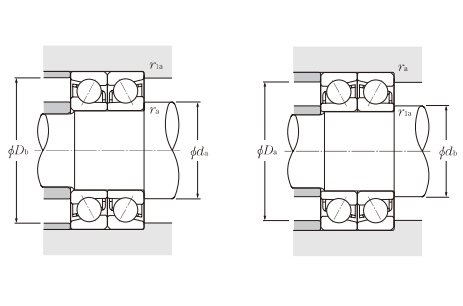

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 24.5 |
| 內圈外徑 db.min | 24.5 |
| 外圈內徑 Da.max | 37.5 |
| 外圈內徑 Db.max | 39.5 |
| 倒角半徑 ras.max | 0.6 |
| 倒角半徑 r1as.max | 0.3 |
| 基本額定載荷 - 單列（kN） | |
| 額定動載荷 Cr | 0.7 |
| 額定靜載荷 Cor | 5.6 |
| 基本額定載荷 - 單列（kgf） | |
| 額定動載荷 Cr | 330 |
| 額定靜載荷 Cor | 570 |
| 基本額定載荷 - 雙列（kN） | |
| 額定動載荷 Cr | 15.8 |
| 額定靜載荷 Cor | 11.2 |
| 基本額定載荷 - 雙列（kgf） | |
| 額定動載荷 Cr | 1610 |
| 額定靜載荷 Cor | 1140 |
| 極限轉速 - 單列（r/min） | |
| 脂潤滑 | 13000 |
| 油潤滑 | 25000 |
| 極限轉速 - 雙列（r/min） | |
| 脂潤滑 | 15000 |
| 油潤滑 | 20000 |
| 其他參數 | |
| 作用點位置 a | 15 |
| 單列參考重量 | 0.08 kg |
