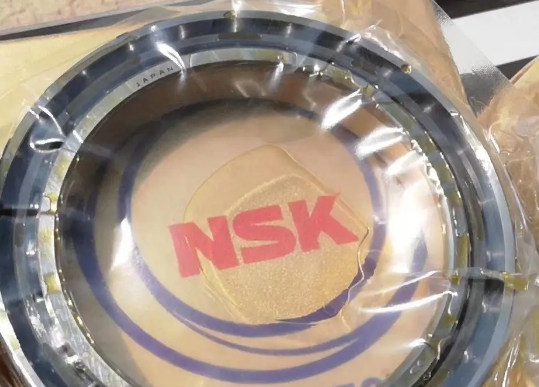

NSK 7224CTYNP5X26軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 215 |
| 軸承厚度 B | 40 |
| 倒角半徑 r.min | 2.1 |
| 倒角半徑 r1.min | 1.1 |
| 作用點位置 a | 42.4 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 132 |
| 外圈內徑 Da.max | 203 |
| 外圈內徑 Db.max | 208 |
| 倒角半徑 ra.max | 2 |
| 倒角半徑 rb.max | 1 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 209 |
| 額定靜載荷 Cor | 192 |
| 極限軸向載荷 | 132 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 690 N |
| 軸向剛度（DB、DF組合） | 127 N/μm |
| 測量軸向游隙 | -19 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 1395 N |
| 軸向剛度（DB、DF組合） | 170 N/μm |
| 測量軸向游隙 | -38 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 3212 N |
| 軸向剛度（DB、DF組合） | 246 N/μm |
| 測量軸向游隙 | -73 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 6371 N |
| 軸向剛度（DB、DF組合） | 343 N/μm |
| 測量軸向游隙 | -116 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 6900 |
| 油潤滑 | 10500 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 14.6 |
| 參考重量 | 5.42 kg |
