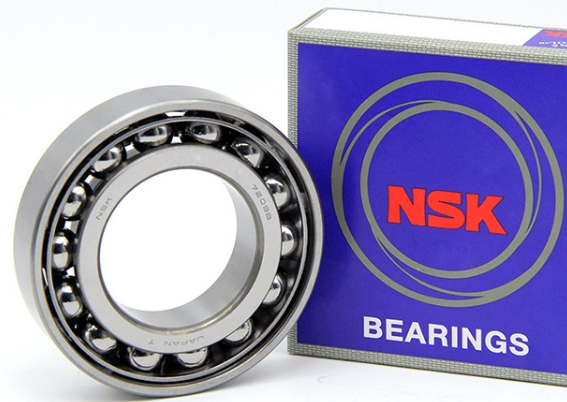

NSK 7030A5BTCDULP4 S軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 150 |
| 軸承外徑 D | 225 |
| 軸承厚度 B | 35 |
| 倒角半徑 r.min | 2.1 |
| 倒角半徑 r1.min | 1.1 |
| 作用點位置 a | 61.2 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 162 |
| 外圈內徑 Da.max | 213 |
| 外圈內徑 Db.max | 218 |
| 倒角半徑 ra.max | 2 |
| 倒角半徑 rb.max | 1 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 150 |
| 額定靜載荷 Cor | 160 |
| 極限軸向載荷 | 123 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 973 N |
| 軸向剛度（DB、DF組合） | 353 N/μm |
| 測量軸向游隙 | -11 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 1877 N |
| 軸向剛度（DB、DF組合） | 448 N/μm |
| 測量軸向游隙 | -20 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 4118 N |
| 軸向剛度（DB、DF組合） | 603 N/μm |
| 測量軸向游隙 | -37 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 8340 N |
| 軸向剛度（DB、DF組合） | 802 N/μm |
| 測量軸向游隙 | -61 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 5400 |
| 油潤滑 | 8000 |
| 其他參數 | |
| 接觸角 | 25 ° |
| 系數 fo | - |
| 參考重量 | 4.69 kg |
