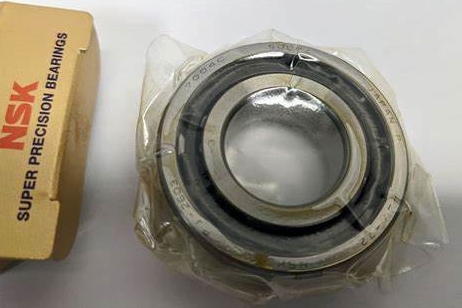

NSK 7003CTYNDTP5 Q軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 35 |
| 軸承厚度 B | 10 |
| 倒角半徑 r.min | 0.3 |
| 倒角半徑 r1.min | 0.15 |
| 作用點位置 a | 8.5 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.max | 19.5 |
| 外圈內徑 Da.max | 32.5 |
| 外圈內徑 Db.max | 33.8 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | 0.15 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 6.95 |
| 額定靜載荷 Cor | 3.8 |
| 極限軸向載荷 | 2.85 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 15 N |
| 軸向剛度（DB、DF組合） | 16 N/μm |
| 測量軸向游隙 | 2 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 30 N |
| 軸向剛度（DB、DF組合） | 21 N/μm |
| 測量軸向游隙 | -1 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 69 N |
| 軸向剛度（DB、DF組合） | 31 N/μm |
| 測量軸向游隙 | -7 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | 155 N |
| 軸向剛度（DB、DF組合） | 46 N/μm |
| 測量軸向游隙 | -16 μm |
| 極限轉速（r/min） | |
| 脂潤滑 | 44300 |
| 油潤滑 | 67400 |
| 其他參數 | |
| 接觸角 | 15 ° |
| 系數 fo | 14.5 |
| 參考重量 | 0.039 kg |
