IBC BS20M47.P4A.UM.GN21G軸承尺寸、參數與圖紙
| 接觸角 | |
| 25200 ° | |

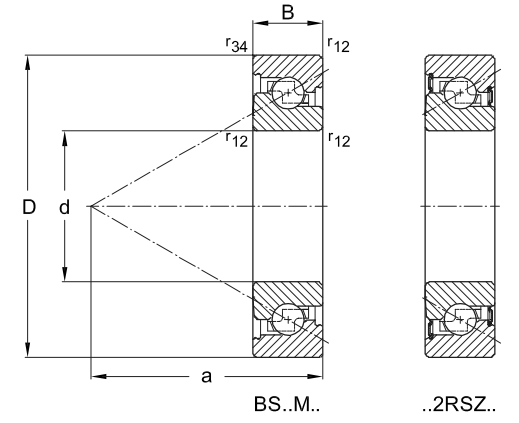

| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 47 |
| 軸承厚度 B | 15 |
| 倒角半徑 r1,2.max | 0.6 |
| 倒角半徑 r3,4.max | 0.6 |

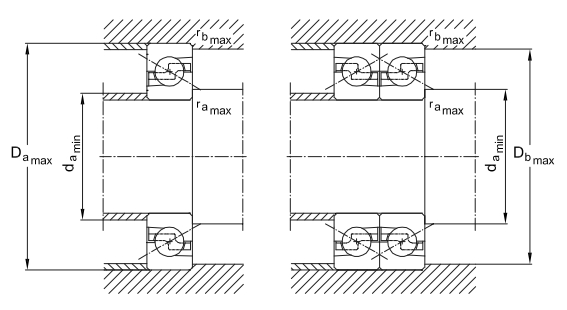

| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 28 |
| 內圈外徑 d1 | 33.4 |
| 外圈內徑 D1 | 34.1 |
| 外圈擋肩 Db.max | 40 |
| 倒角半徑 r1,2.max | 0.6 |
| 倒角半徑 r3,4.max | 0.6 |
| 額定載荷（N） | |
| 動態額定載荷 Ca | 25200 |
| 靜態徑向載荷 Coa | 33800 |
| 疲勞極限載荷 Cu | 1250 |
| 輕型預緊 | |
| 預緊力 Fv | 850 N |
| 軸向剛度 Sax | 530 N/μm |
| 脂潤滑轉速 n.F | 11100 rpm |
| 摩擦力矩 M.R | 0.03 N |
| 中等預緊 | |
| 預緊力 Fv | 1910 N |
| 軸向剛度 Sax | 710 N/μm |
| 脂潤滑轉速 n.F | 8900 rpm |
| 摩擦力矩 M.R | 0.05 N |
| 重壓預緊 | |
| 預緊力 Fv | 3820 N |
| 軸向剛度 Sax | 900 N/μm |
| 脂潤滑轉速 n.F | 4500 rpm |
| 摩擦力矩 M.R | 0.09 N |
| 其他參數 | |
| 作用點位置 a | 36.5 mm |
| 參考重量 | 0.15 kg |
