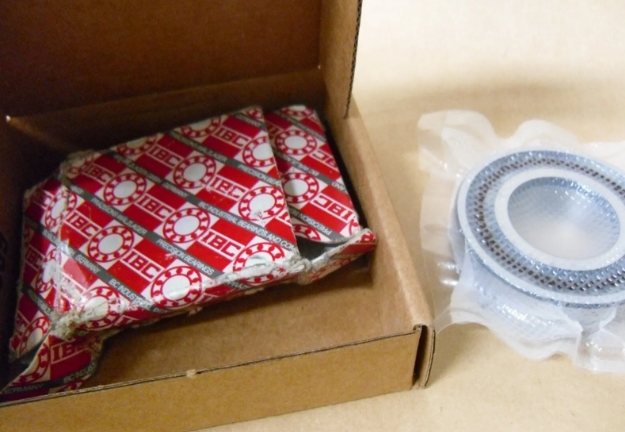

IBC 71908.C.T.2RSZ.P4A.UH軸承尺寸、參數與圖紙
| 接觸角 | |
| 15800 ° | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 軸承外徑 D | 62 |
| 軸承厚度 B | 12 |
| 內圈外徑 d1 | 46.7 |
| 外圈內徑 D1 | 55.6 |
| 倒角半徑 r1,2.max | 0.6 |
| 倒角半徑 r3,4.max | 0.15 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 45 |
| 外圈擋肩 Da.max | 57 |
| 外圈擋肩 Db.max | 59.3 |
| 倒角半徑 ra.max | 0.6 |
| 倒角半徑 rb.max | 0.15 |
| 額定載荷（N） | |
| 動態額定載荷 Cr | 15800 |
| 靜態徑向載荷 Cor | 12000 |
| 疲勞極限載荷 Cu | 444 |
| 極限轉速（r/min） | |
| 脂潤滑 | 23000 |
| 油/油霧潤滑 | 35000 |
| 超輕預緊 | |
| 預緊力 Fv | 30 N |
| 凸出量 δ | 3 μm |
| 軸向剛度 Sa | 35 N/μm |
| 徑向剛度 Sr | 230 N/μm |
| 卸載力 F.AK | 85 N |
| 輕型預緊 | |
| 預緊力 Fv | 60 N |
| 凸出量 δ | 5 μm |
| 軸向剛度 Sa | 50 N/μm |
| 徑向剛度 Sr | 290 N/μm |
| 卸載力 F.AK | 170 N |
| 中等預緊 | |
| 預緊力 Fv | 140 N |
| 凸出量 δ | 10 μm |
| 軸向剛度 Sa | 70 N/μm |
| 徑向剛度 Sr | 350 N/μm |
| 卸載力 F.AK | 390 N |
| 重壓預緊 | |
| 預緊力 Fv | 280 N |
| 凸出量 δ | 16 μm |
| 軸向剛度 Sa | 100 N/μm |
| 徑向剛度 Sr | 460 N/μm |
| 卸載力 F.AK | 790 N |
| 其他參數 | |
| 注入直徑 d.pi | 47.9 mm |
| 作用點位置 a | 13 mm |
| 精密鎖緊螺母型號 | MBA40 |
| 參考重量 | 0.108 kg |
