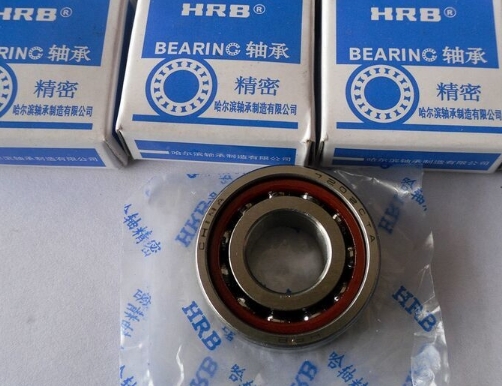

HRB 7309BTN/P5DTB軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 45 |
| 軸承外徑 D | 100 |
| 軸承厚度 B | 25 |
| 倒角半徑 r1,2.min | 1.5 |
| 倒角半徑 r3,4.min | 0.6 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 54 |
| 外圈擋肩 Da.max | 91 |
| 外圈擋肩 Db.max | - |
| 倒角半徑 ra.max | 1.5 |
| 倒角半徑 rb.max | - |
| 極限轉速-單列（r/min） | |
| 脂潤滑 | 5600 |
| 油潤滑 | 7500 |
| 極限轉速-組合（r/min） | |
| 脂潤滑 | 4500 |
| 油潤滑 | 6000 |
| 額定載荷-單列（kN） | |
| 額定動載荷 Cr | 55 |
| 額定靜載荷 Cor | 36.7 |
| 額定載荷-組合（kN） | |
| 額定動載荷 Cr | 89.3 |
| 額定靜載荷 Cor | 73.4 |
| 其他參數 | |
| 作用點位置 a | 43 mm |
| 參考重量 | 0.882 kg |
